RTA - Renault Laguna: Renfort de tunnel

Le remplacement de cette pièce est une opération complémentaire au remplacement de la partie latérale de plancher central ou d'un demi-bloc avant pour une collision latérale avant.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

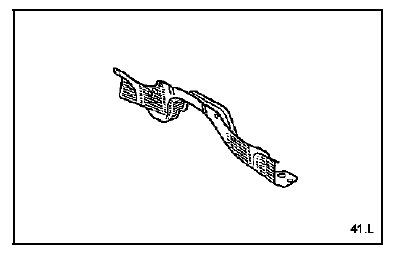

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Supports tirants acoustiques

Ecrous sertis

Rivet

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

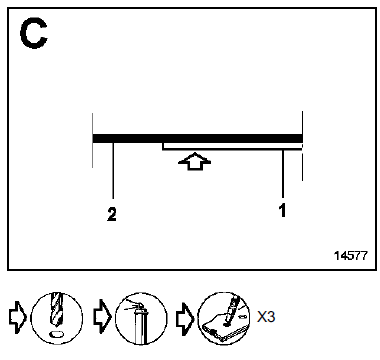

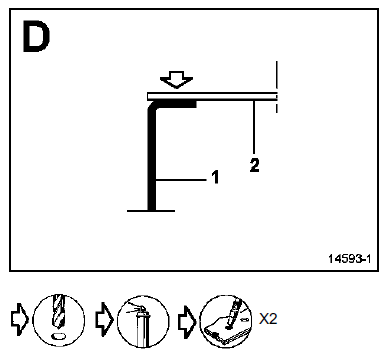

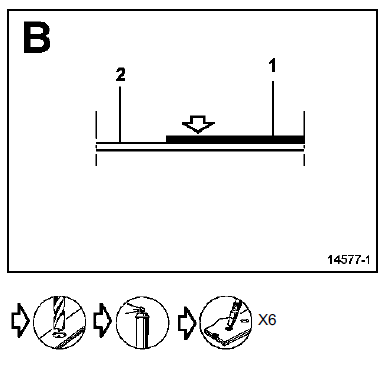

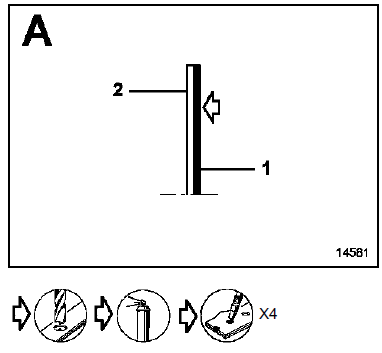

  1. Renfort de tunnel - 1.2
  2. Tunnel - 1.2

Boîtier de fixation berceau

    Longeron avant partie arrière
