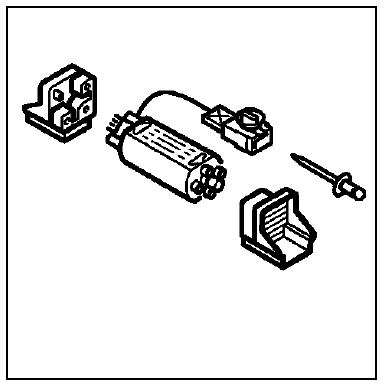

RTA - Renault Laguna: Moteur de réglage du dossier
DEPOSE
Après avoir déposé :
- le siège (chapitre 75 A),
- la garniture de dossier (chapitre 77 A),

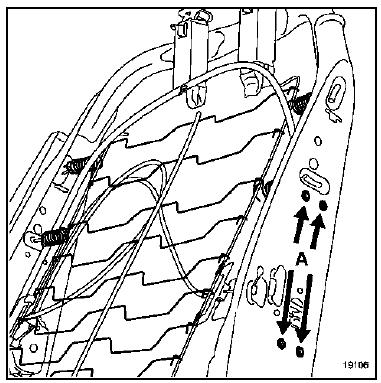

déposer les quatre rivets de fixation (A).

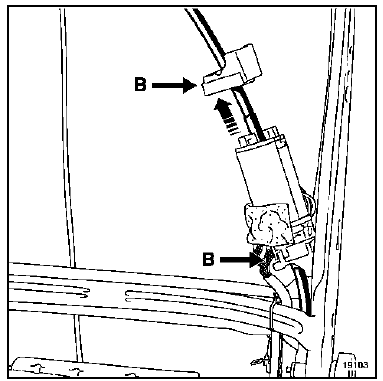

Déposer les arrêtoirs du câble (B).
Déclipser les câbles du moteur.
Débrancher le connecteur.
Déposer le moteur.
Système de réglage lombaire de dossier
DEPOSE
Après avoir déposé :
le siège (chapitre 75 A),
la garniture de dossier (chapitre 75 B).
déposer :
les deux arrêtoirs (A) des c&aci ...
Moteur de réglage des glissières
DEPOSE
Après avoir déposé le siège (chapitre 75A),
déposer les quatre rivets de fixation (A).
Déclipser les câbles des glissières.
...
