RTA - Renault Laguna: Moteur de réglage des glissières
DEPOSE
Après avoir déposé le siège (chapitre 75A),

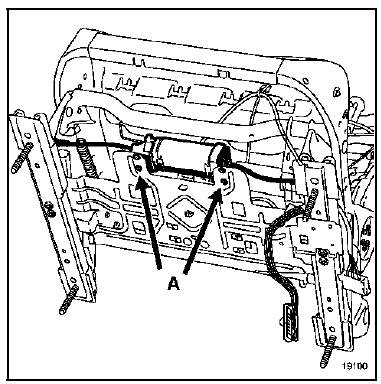

déposer les quatre rivets de fixation (A).
Déclipser les câbles des glissières.
Débrancher le connecteur.

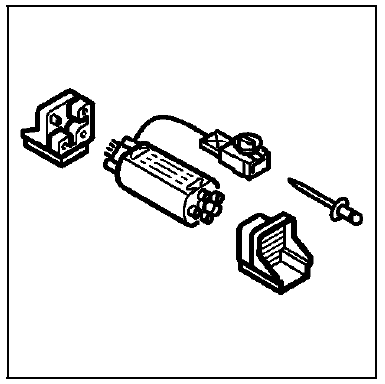

Déposer le moteur.
Moteur de réglage du dossier
DEPOSE
Après avoir déposé :
le siège (chapitre 75 A),
la garniture de dossier (chapitre 77 A),
déposer les quatre rivets de fixation (A).
D&ea ...
Moteur de réglage en hauteur
DEPOSE :
Après avoir déposé le siège (chapitre 75A),
à l'aide d'une clé à pipe de 17, faire levier entre
l'armature d'assise et celle des gl ...
