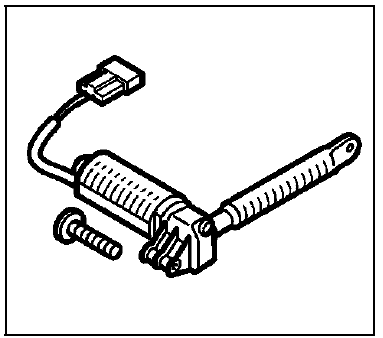

RTA - Renault Laguna: Moteur de réglage en hauteur
DEPOSE :
Après avoir déposé le siège (chapitre 75A),

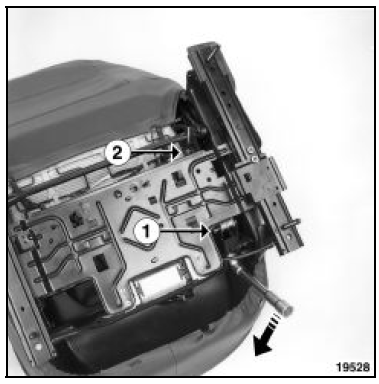

à l'aide d'une clé à pipe de 17, faire levier entre l'armature d'assise et celle des glissières, de façon à faciliter la dépose de l'axe de fixation (1).
Déposer l'écrou de fixation (2).
Débrancher le connecteur.
Dégager le moteur.
REPOSE
Procéder dans le sens inverse de la dépose
Moteur de réglage des glissières
DEPOSE
Après avoir déposé le siège (chapitre 75A),
déposer les quatre rivets de fixation (A).
Déclipser les câbles des glissières.
...
Armatures de sieges arriere
Dossier complet 1/3 - 2/3
DEPOSE
Déposer :
l'assise de siège
les vis de fixation
Dégager le dossier
...
