Manuel du conducteur
Avant

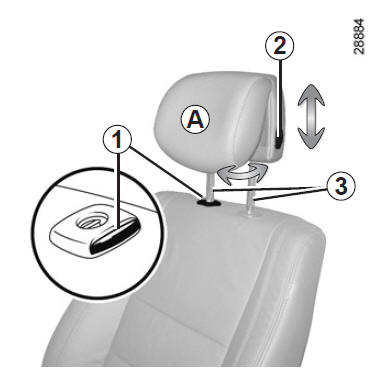

Pour monter l'appui-tête
Tirez l'appui-tête vers le haut jusqu'à la hauteur désirée.
Pour descendre l'appui-tête
Appuyez sur le bouton 2 et accompagnez l'appui-tête dans sa descente jusqu'à la hauteur désirée.
Pour régler l'inclinaison
Suivant véhicule, écartez ou rapprochez la partie A jusqu'au confort désiré.
Pour enlever l'appui-tête
Montez l'appui-tête dans sa position la plus haute (inclinez le dossier vers l'arrière si nécessaire). Appuyez sur le bouton 1 et levez l'appui-tête jusqu'à le libérer.
Pour remettre l'appui-tête
Sortez les tiges 3 au maximum en tirant dessus. Veillez à leur alignement, leur propreté et, en cas de difficultés, vérifiez que les crans sont vers l'avant.
Introduisez les tiges de l'appui-tête dans les fourreaux (inclinez le dossier vers l'arrière si nécessaire).
Enfoncez l'appui-tête jusqu'à son blocage puis appuyez sur le bouton 1 et enfoncez l'appui-tête au maximum.
Veillez au bon verrouillage de chaque tige 3 sur le dossier du siège en essayant de les monter ou de les descendre.
Pour remettre l'appui-tête
Les trois crans supérieurs peuvent être manipulés sans appui sur le bouton 2. Cependant, il est préférable d'appuyer sur ce bouton pour descendre l'appui-tête.

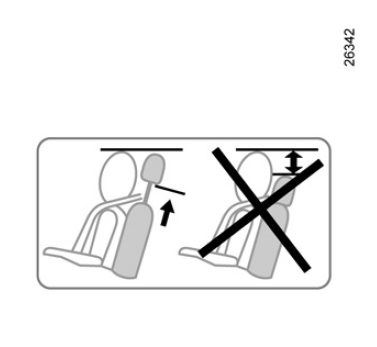

L'appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement : le haut de l'appui-tête doit se situer le plus proche possible du sommet de la tête et la distance entre la tête et la partie A doit être minimale. |
Préliminaire
Ce document présente le diagnostic générique applicable sur tous les
calculateurs " ------------ " pour la fonction
aide au parking des véhicules Laguna ayant pour motorisation toutes
motorisations.
Pour chaque véhicule équipé de ce ...
Moteur F4P
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.
Déposer :
la roue avant droite,
le pare-boue avant droit,
la protection sous moteur.
Mettre en place le support moteur Mot. 1453 avec les
sangles ...
Garniture de jupe arrière
DEPOSE
Soulever le tapis de coffre.
Déposer :
les trois agrafes (A) (plasti-rivets),
les deux vis d'anneaux d'arrimage (B) (M6),
la garniture.
REPOSE
Respecter le sens de montage des anneaux d'arrimage
(B), avec leurs entretoises (C).
...
