VERIFICATIONS PRELIMINAIRES
Avant de procéder au contrôle des angles du train, il sera nécessaire de vérifier les points suivants, et d'y remédier éventuellement :
- Symétrie des pneumatiques sur un même train :
- dimensions,
- pressions,
- degrés d'usure.
- Articulation :
- état des coussinets et paliers élastiques,
- jeux des rotules,
- jeux des roulements.
- Voile des roues : (il sera compensé avec les appareils de lecture).
- Symétrie des hauteurs sous coque (état de la suspension).
DETERMINATION DU POINT MILIEU DE DIRECTION
Une opération de contrôle et de réglage du train avant nécessite une mise au point milieu de direction afin d'éviter les phénomènes de tirage.
- Extraire les clés du contacteur de démarrage antivol.

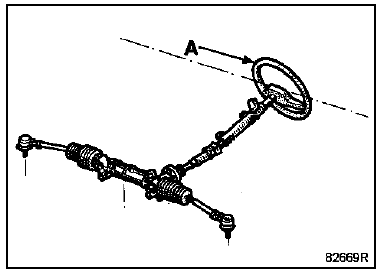

- Bloquer le volant (A) en position "antivol" : on obtient ainsi la position "point milieu" de la direction.
Dans cette position, installer les appareils mesure et procéder au contrôle.

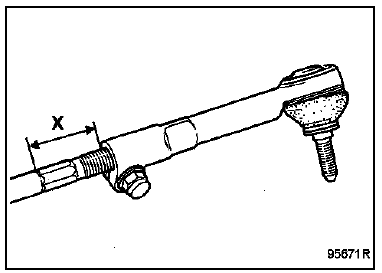

Lors du réglage du parallélisme, veiller à respecter la symétrie des longueurs X des boîtiers rotules sur les biellettes de direction.
