RTA - Renault Laguna: Pompe jauge

IMPORTANT :

Lors de toute intervention sur le réservoir ou sur le circuit d'alimentation de carburant, il est impératif :

• de ne pas fumer et de ne pas approcher d'objet incandescent près de l'aire de travail,
• de se protéger contre toute projection d'essence lors de la dépose des canalisations (due à la pression résiduelle).

DEPOSE

ATTENTION : avant toute dépose, prévoir l'écoulement de carburant (ne pas pincer les canalisations au risque de les détruire).

La dépose de l'ensemble pompe-jauge ne nécessite pas la dépose du réservoir. Elle est accessible depuis la banquette arrière. Pour cela :

• débrancher la batterie,
• déposer l'assise de banquette arrière et retirer l'obturateur plastique.

Débrancher :

• le ou les raccords rapides de l'ensemble pompejauge,
• le connecteur électrique.

Déposer l'écrou de fixation de jauge avec l'outil Mot. 1397.

Bien laisser écouler le carburant se trouvant dans la jauge, puis retirer l'ensemble pompe-jauge en prenant garde au flotteur.

NOTA : dans le cas où il doit s'écouler plusieurs heures entre le dépose et la repose de l'ensemble pompe-jauge, revisser l'écrou sur le réservoir pour éviter toute déformation.

REPOSE

Remplacer le joint torique d'étanchéité.

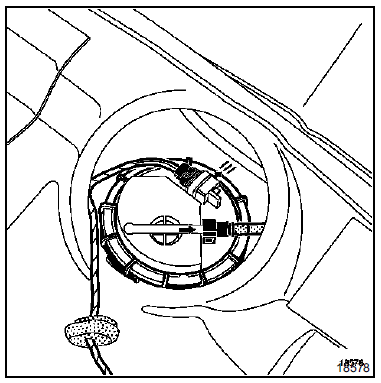

Remettre en place l'ensemble jauge-pompe en positionnant le repère de la jauge en regard des trois traits surmoulés sur le réservoir.

Positionner l'écrou et le serrer jusqu'à ce que l'indexage de celui-ci corresponde avec l'indexage du réservoir et avec l'indexage de l'ensemble pompejauge.

Encliqueter le ou les raccord(s) rapide(s).

Rebrancher le connecteur électrique.

Reposer :

• l'obturateur en plastique,
• l'assise de banquette arrière.

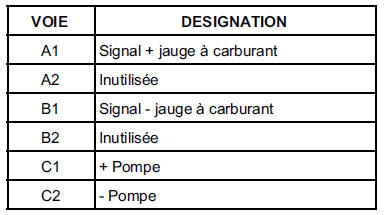

AFFECTATION DES VOIES DU CONNECTEUR
