RTA - Renault Laguna: Pompe haute pression

IL EST INTERDIT DE DEMONTER L'INTERIEUR DE LA POMPE

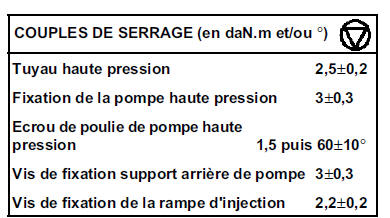

Pour pompe d'injection CP3

Pour pompe d'injection CP3

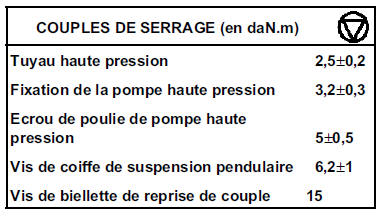

Pour pompe d'injection CP1

Pour pompe d'injection CP1

ATTENTION : Avant toute intervention, brancher l'outil de diagnostic après-vente, entrer en dialogue avec le calculateur d'injection et vérifier que la rampe d'injection ne soit plus sous pression.

Prendre garde à la température de carburant.

DEPOSE

RESPECTER SRTICTEMENT LES CONSIGNES DE PROPRETE

Détacher la batterie.

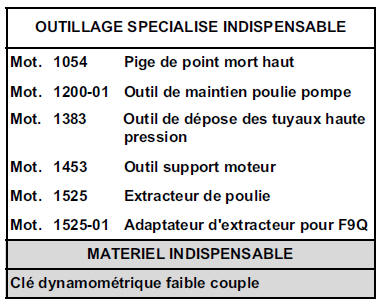

Mettre en place sur le moteur l'outil Mot.1453 support moteur.

Mettre le moteur au point mort haut à l'aide de la pige Mot. 1054.

Déposer :

  • la roue et le pare-boue avant droit,
  • la suspension pendulaire,
  • le carter de distribution,

  • mettre le tuyau haute pression à l'aide du Mot. 1383,
  • la rampe.

Mettre en place les bouchons d'étanchéité.

Débrancher sur la pompe le tuyau retour carburant et mettre les bouchons de propreté.

Déposer le support arrière de pompe.

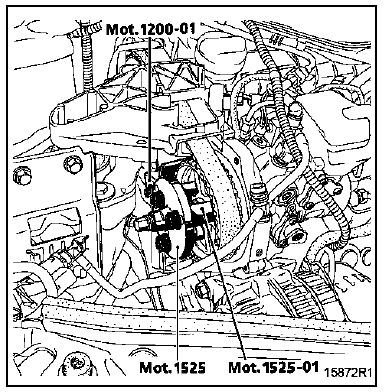

Mettre en place sur la poulie l'outil Mot. 1200-01.

Desserrer l'écrou de pignon de pompe haute pression.

Mettre en place l'extracteur Mot. 1525 équipé de l'adaptateur Mot. 1525-01 sur la poulie de pompe puis désolidariser l'ensemble.

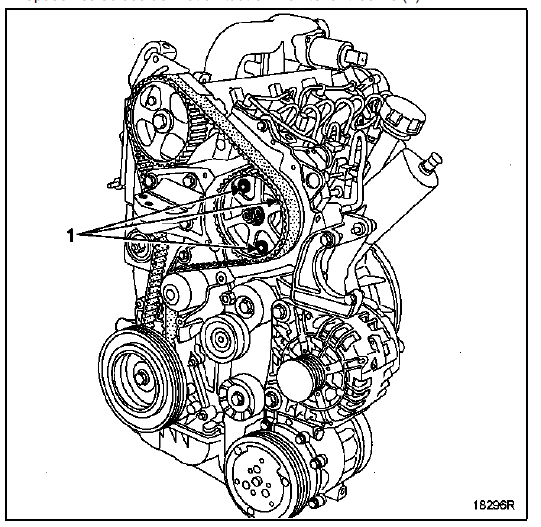

Déposer les écrous de fixation tout en maintenant les vis (1).

Déposer les écrous de fixation tout en maintenant les vis (1).

REPOSE

REPOSE

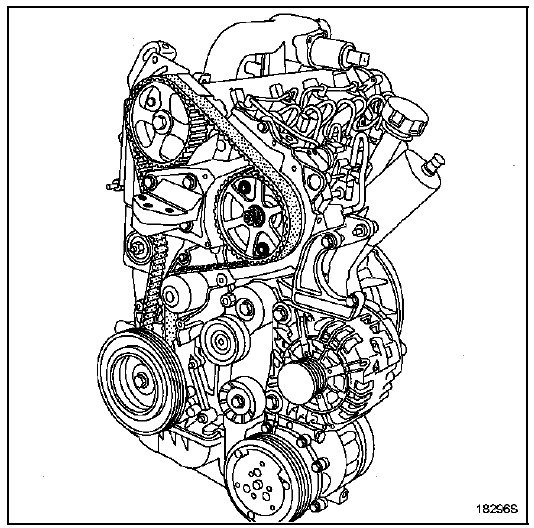

Reposer en sens inverse de la dépose.

NOTA : attention de ne pas mettre le tuyau haute pression sous contrainte.

Approcher les écrous des tuyaux haute pression côté pompe et injecteur puis du côté de la rampe. Les serrer au couple dans le même ordre que le préserrage.

Serrer la rampe haute pression.

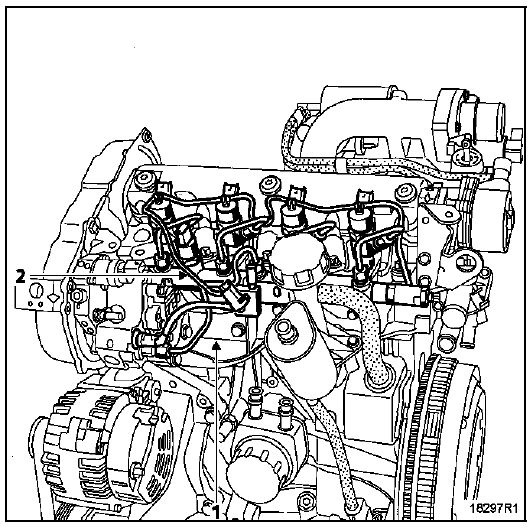

Remplacer impérativement le tuyau de retour de gazole (2) à chaque démontage.

Reposer :

Reposer :

  • la suspension pendulaire (consulter la méthode "chapitre 19"),
  • le support arrière (1) de pompe.

Serrer d'abord les vis sur la culasse puis ensuite celle située sur la rampe.

Pour pompe d'injection CP3 : Effectuer un réamorçage du circuit à l'aide de la poire d'amorçage.

Après toute intervention, vérifier l'absence de fuite du circuit de gazole.

Faire tourner le moteur au ralenti jusqu'à la mise en route du motoventilateur, puis faire plusieurs accélérations à vide.

Pour pompe d'injection CP1 Effectuer un réamorçage du circuit :

  • fermer le robinet (R),
  • faite tourner la pompe basse pression en mettant à plusieurs reprises le contact,
  • démarrer le moteur,
  • OUVRIR LE ROBINET (R) (le robinet est ouvert lorsque les deux traits de couleur sont alignés.

NOTA : certains véhicules ne sont pas équipés de robinet. Dans ce cas, ne pas tenir compte de la procédure de réamorçage.

Après toute intervention, vérifier l'absence de fuite du circuit de gazole. Faire tourner le moteur au ralenti jusqu'à la mise en route du motoventilateur, puis faire plusieurs accélérations à vide.
