RTA - Renault Laguna: Pompe à huile

Moteur L7X

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • la courroie de distributeur (voir méthode décrite dans le chapitre 11 "Courroie de distribution"),
  • la pige du vilebrequin,
  • le galet enrouleur inférieur de distribution,
  • le pignon de vilebrequin,
  • les fixations des supports du compresseur,

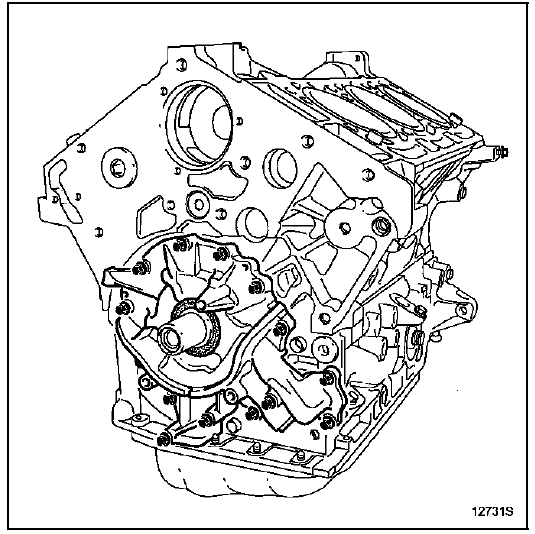

  • la pompe à huile.

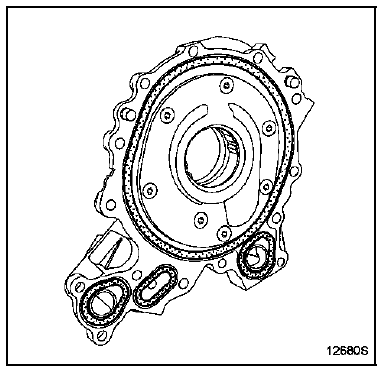

NOTA : l'étanchéité de la pompe à huile est assurée par un joint

NOTA : l'étanchéité de la pompe à huile est assurée par un joint composite supportant plusieurs démontages. Si le joint est blessé, il peut être réparé partiellement avec du produit d'étanchéité AUTOJOINT OR.

REPOSE

REPOSE

Monter la pompe à huile.

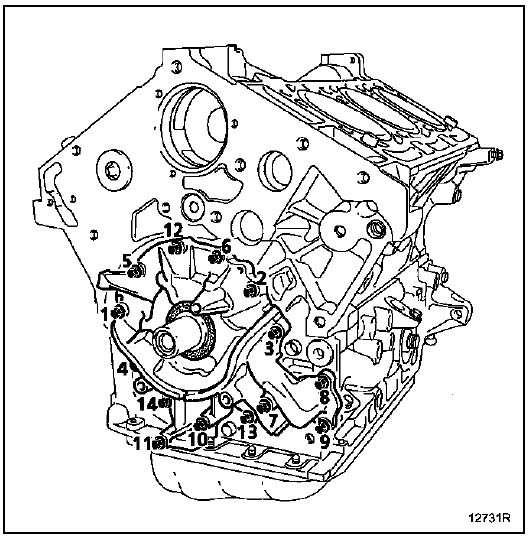

Approcher les vis et serrer au couple 0,8 daN.m dans l'ordre suivant : Reposer la

Reposer la courroie de distribution (voir méthode décrite dans le

Reposer la courroie de distribution (voir méthode décrite dans le chapitre 11 "Courroie de distribution").

NOTA : pour un remplacement de pompe à huile, il est nécessaire de remplir le corps de celle-ci.
