RTA - Renault Laguna: Support multifonction
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer :
- l'alternateur (voir chapitre 16 "Alternateur"),
- les fixations de la pompe de direction assistée et l'écarter,
- les fixations du compresseur de conditionnement d'air et l'attacher à la traverse supérieure.

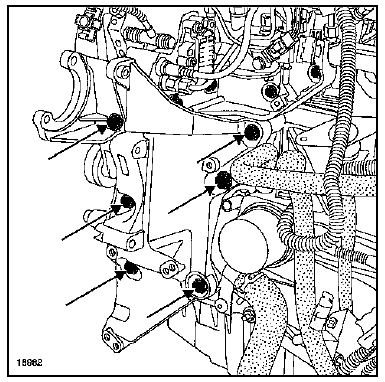

Moteur F9Q
Moteur F9Q

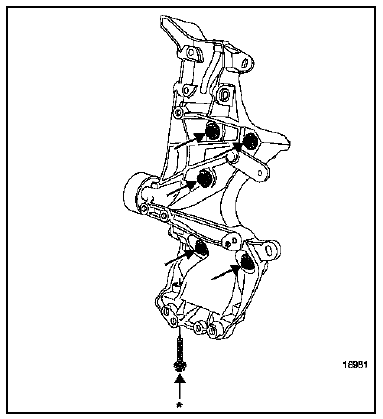

Moteur K4M et F4P
* Moteur K4M uniquement.
REPOSE

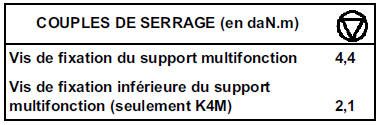

Reposer le support en serrant les vis au couple.
Se reporter au chapitre 07 "Tension courroie accessoires" pour la procédure de tension.
Effectuer la repose en sens inverse de la dépose.
