RTA - Renault Laguna: Identification
SU1

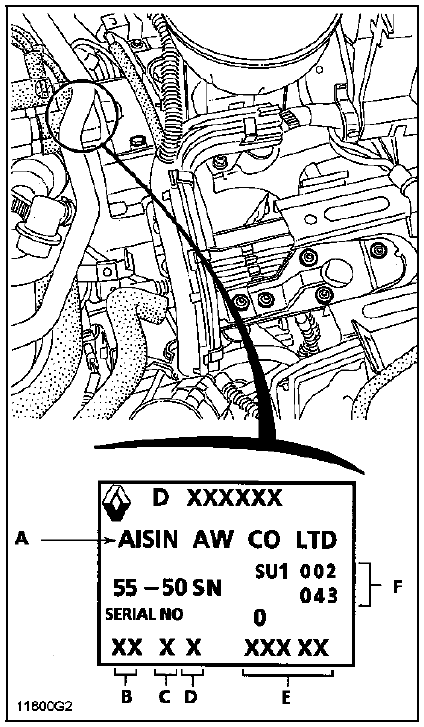

Plaque d'identification de la transmission automatique.
- Constructeur (Aisin Warner).
- Année de production.
- Mois de production (Exemple : A=1, B=2.........M=12, sauf I).
- Modèle de transmission (50-42 LE).
- Numéro séquentiel pour la production d'un mois.
- Indice de transmission automatique.
DP0

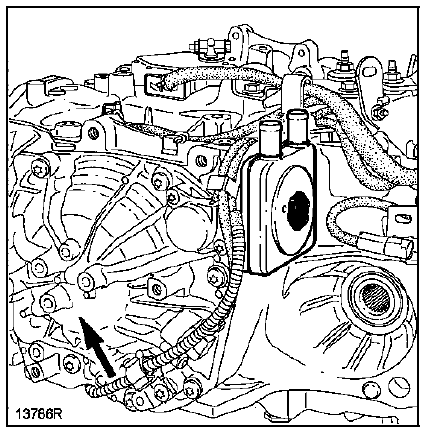

Gravage d'identification de la transmission automatique.

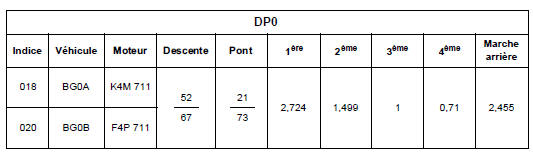

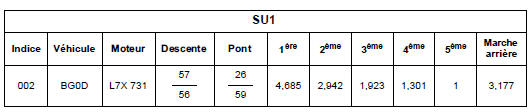

Rapports
Utilisation
DP0 / SU1
CARACTERISTIQUES
Poids : 70 kg
Les LAGUNA équipées des transmissions
automatiques DP0 et SU1 sont dotées de systèmes
appelés : "Shift-Lock" ...
