CONTACTEURS DE LUNETTE ARRIERE DEGIVRANTE ET PARE-BRISE DEGIVRANT ELECTRIQUE
Les contacteurs de lunette arrière dégivrante et de pare-brise électrique sont intégrés au tableau de commande de climatisation.
Leur remplacement nécessite le remplacement du tableau de commande complet.

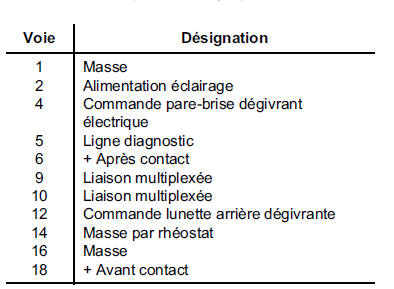

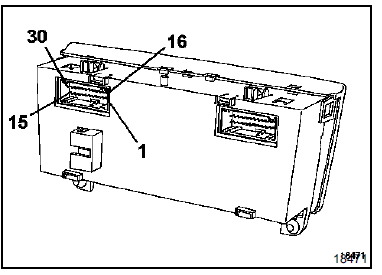

BRANCHEMENT (connecteur gris)

NOTA : pour les affectations des autres voies des connecteurs, consulter le chapitre "climatisation".
Contacteur de toit ouvrant électrique
Capteur d'ouverture de portesCarte RENAULT "main-libre"
FONCTIONNEMENT DE LA TELCOMMANDE EQUIPEE DU SYSTEME MAIN-LIBRE
Pour fonctionner ce système utilise :
une carte RENAULT (A) main-libre,
un lecteur de cartes (B),
une électronique de commande intégrée à l'Unité Centrale Habitacle (C),
un bouton pous ...
Moteur
VIDANGE : bouchon (1)
REMPLISSAGE : bouchon (2)
MOTEURS K4M et F4P
Moteurs K4M et F4P
Moteurs K4M et F4P
MOTEUR F9Q
Moteur F9Q
Moteur F9Q
VIDANGE : bouchon (1)
REMPLISSAGE : bouchon (2)
MOTEUR L7X
Moteur L7X
Moteur L7X ...
Pompe de basse pression (pompe
de gavage)
MOTEUR F9Q 754
La pompe de gavage est une pompe électrique placée
dans le compartiment moteur.
DEPOSE
RESPECTER STRICTEMENT LES CONSIGNES DE PROPRETE
ATTENTION : prendre garde à la quantité de gazole et
à la pression résiduelle se trouvant dan ...
