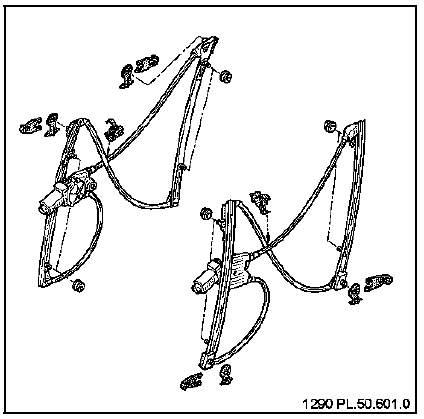

DEPOSE
Après avoir déposé la garniture intérieure (chapitre 72.A),

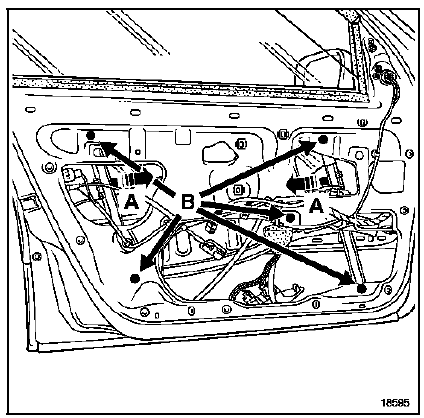

déposer les deux agrafes de fixation de vitre (A), dégager la vitre des axes de chariot d'entraînement du lève-vitre.
Positionner manuellement la vitre en position haute, bloquer celle-ci avec du ruban de masquage.
Déposer les cinq vis de fixation du mécanisme (B) (M6 tête de 10).
Débrancher le connecteur d'alimentation.

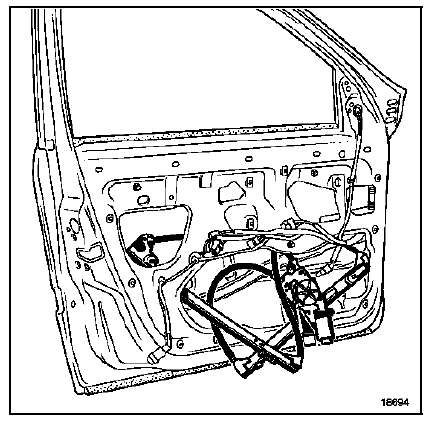

Dégager le lève-vitre par l'ajourage inférieur du caisson de porte.
REPOSE
Procéder dans le sens inverse de la dépose
INITIALISATION DU MOTEUR DE LEVE-VITRE
Implantation des éléments
Implantation des éléments
Poire d'amorçage (uniquement en F9Q 750).
Electrovanne de régulation de turbo.
Capteur de repérage cylindre.
Injecteur électromagnétique.
Electrovanne du système d'arrêt moteur
Rés ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
Arbres de localisation de pannes
Une ou plusieurs
des aiguilles ne bouge(nt) pas.
Une ou plusieurs des aiguilles ne respecte(nt) pas les
graduations.
L'affichage sur ordinateur de bord ou l'afficheur central est
incomplet ou brouillé
Certaines données de l'ordinateur de bord sont erronées
Certaines ...
