BATTERIE
DEPOSE
Avant de débrancher la batterie, insérer la carte- Renault dans le lecteur de badge jusqu'à la mise du contact. Sortir le badge jusqu'à la position "accessoires", le verrou électrique de colonne est maintenant déverrouillé.
Débrancher la batterie.

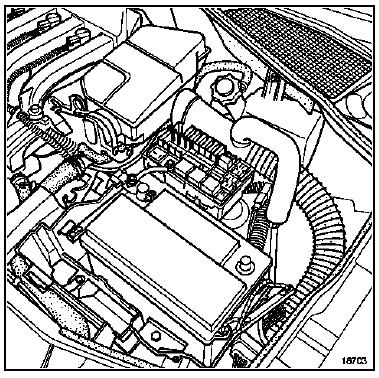

Pour déposer la batterie, déposer les caches et dévisser la fixation (A).
REPOSE
Lors de la repose de la batterie ou à chaque fois que celle-ci est débranchée, il peut être nécessaire d'effectuer un certain nombre d'apprentissages simples, sans outil de diagnostic nécessaire, pour que le véhicule fonctionne correctement :
Schéma de principe
Schéma de principe
120 - Calculateur d'injection
247 - Tableau de bord
645 - Unité Centrale Habitacle
675 - Contacteur de pédale d'embrayage
721 - Calculateur de système antiblocage des roues
756 - Calculateur airbag
886 - Antennes main libre
967 - Avertis ...
Système d'arrêt moteur
Moteur F9Q
BUT
Le système a pour but d'arrêter le moteur rapidement
après la coupure du contact.
DESCRIPTION
Le système se compose :
d'un poumon (1) actionnant le papillon,
d'un papillon (2),
d'une électrovanne (3),
d'une réserve de ...
Calculateur
MOTEURS K4M - F4P
AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION
CONNECTEUR A
H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)
H3 --- MASSE POTENTIOMETRE DE PÉDALE (PISTE 1)
H4 --- MASSE PUISSANCE
G2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)
G4 --- MAS ...
