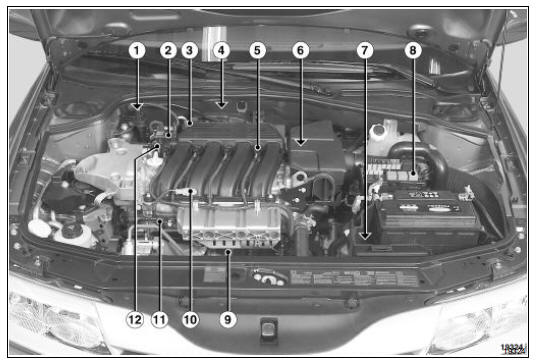

Moteurs K4M - F4P

  1. Electrovanne de recyclage des vapeurs de carburant
  2. Capteur de pression collecteur
  3. Boîtier papillon motorisé
  4. Sonde à oxygène amont
  5. Bobines d'allumage
  6. Capteur de température d'eau et capteur de point mort haut
  7. Calculateur d'injection
  8. Relais d'injection
  9. Capteur de cliquetis
  10. Capteur de température d'air
  11. Rampe d'injection
  12. Electrovanne de déphaseur d'arbre à cames (uniquement sur F4P)

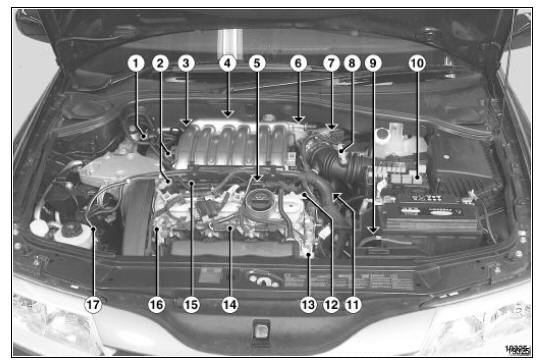

Moteur  L7X

  1. Amortisseur de pulsation
  2. Electrovanne de déphaseur d'arbre à cames (x2)
  3. Sonde à oxygène Amont (cylindres arrière)
  4. Capteur de pression collecteur
  5. Capteur de cliquetis (x2)
  6. Sonde à oxygène Aval (cylindres arrière)
  7. Boîtier papillon motorisé
  8. Capteur de température d'air
  9. Calculateur d'injection
  10. Relais d'injection
  11. Capteur de température d'eau et capteur de point mort haut
  12. Capteur de repérage cylindres (x2)
  13. Sonde à oxygène Aval (cylindres avant)
  14. Bobines d'allumage
  15. Rampe d'injection
  16. Sonde à oxygène Amont (cylindres arrière)
  17. Electrovanne de recyclage des vapeurs de carburant

Moteurs K4M - F4P

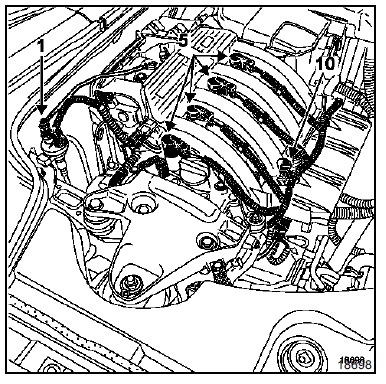

1.  Electrovanne de recyclage des vapeurs de carburant

5. Bobines d'allumage

10. Capteur de température d'air

2. Capteur de pression collecteur

2. Capteur de pression collecteur

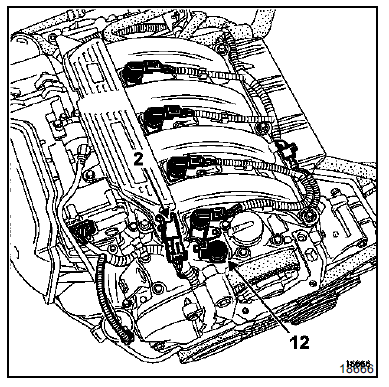

12. Electrovanne de déphaseur d'arbre à cames (uniquement sur F4P)

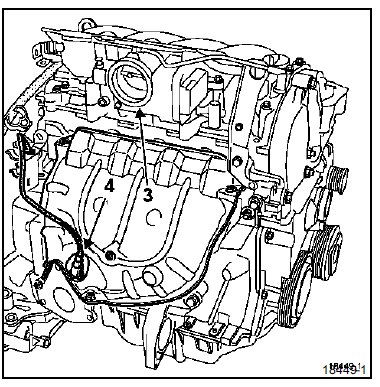

3. Boîtier papillon motorisé

3. Boîtier papillon motorisé

4. Sonde à oxygène Amont

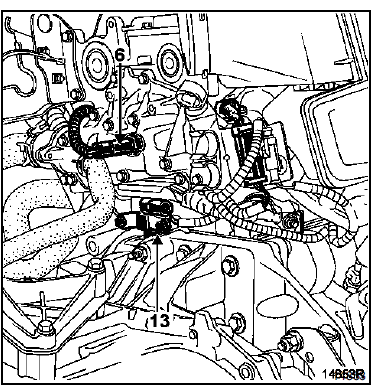

6. Capteur de température d'eau

6. Capteur de température d'eau

13. Capteur de point mort haut

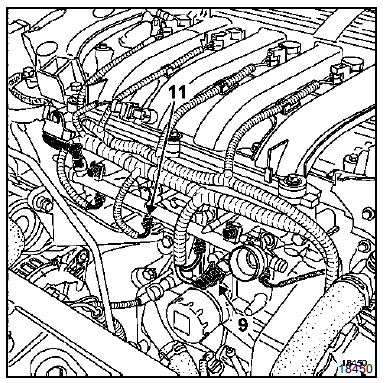

9. Capteur de cliquetis

9. Capteur de cliquetis

11. Rampe d'injection

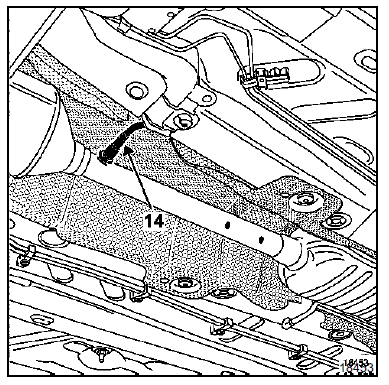

14. Sonde à oxygène Aval

14. Sonde à oxygène Aval

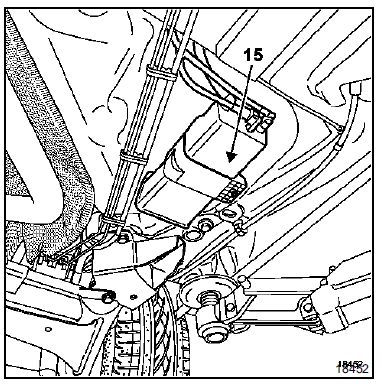

15. Canister

15. Canister

Moteur  L7X

Moteur  L7X

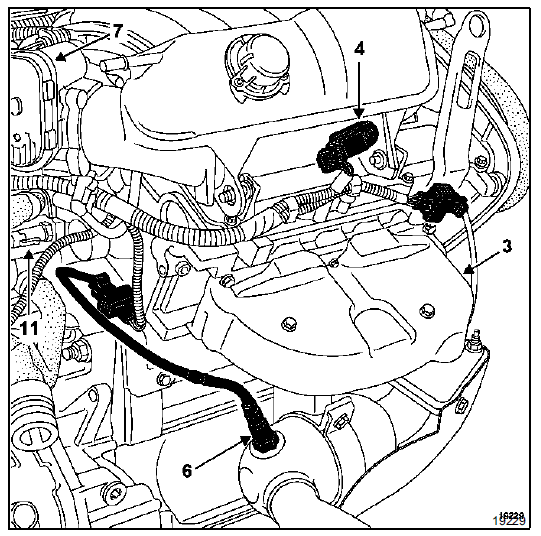

3. Sonde à oxygène Amont (cylindres arrière)

4. Capteur de pression collecteur

6. Sonde à oxygène Aval (cylindres arrière)

7. Boîtier papillon motorisé

11. Capteur de température d'eau

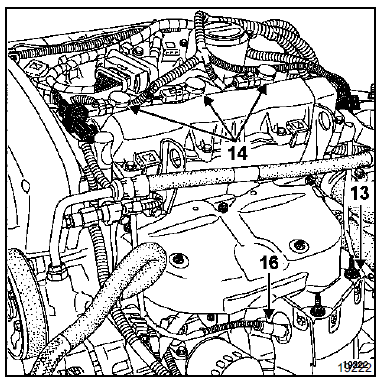

 13. Sonde à oxygène Aval (cylindres avant)

 13. Sonde à oxygène Aval (cylindres avant)

14. Bobines d'allumage

16. Sonde à oxygène Amont (cylindres avant)

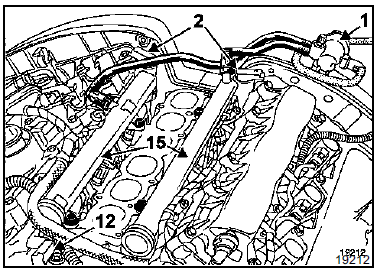

2. Electrovanne de déphaseur d'arbre à cames

2. Electrovanne de déphaseur d'arbre à cames (x2)

12. Capteur de repérage cylindre (x2)

15. Rampe d'injection

1. Amortisseur de pulsation

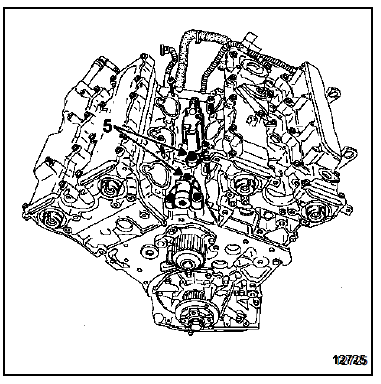

 5. Capteur de cliquetis

5. Capteur de cliquetis

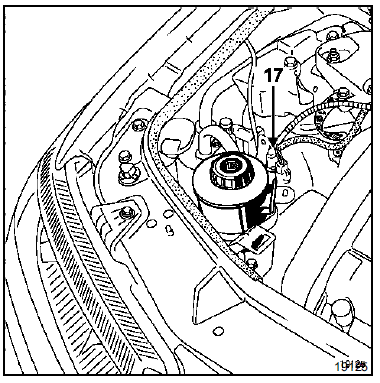

17. Electrovanne de recyclage des vapeurs de

17. Electrovanne de recyclage des vapeurs de carburant

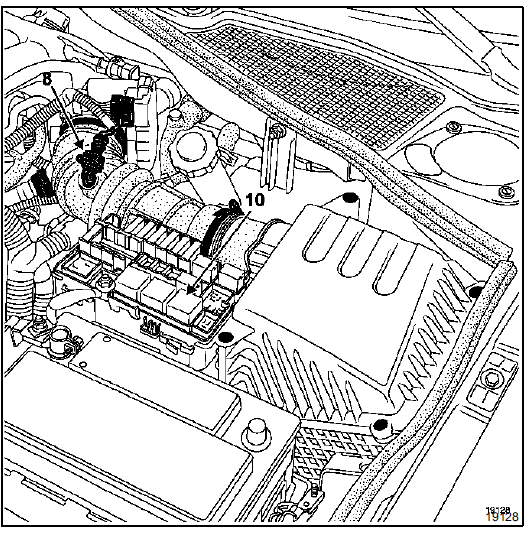

8. Capteur de température d'air

8. Capteur de température d'air

10. Relais d'injection
