Manuel du conducteur
Particularité
La carte RENAULT " SERVICE ", pour les véhicules qui en sont équipés, est identifiable au mot " SERVICE " gravé sur la carte. Reportez-vous au paragraphe " Carte RENAULT SERVICE " en chapitre 1.

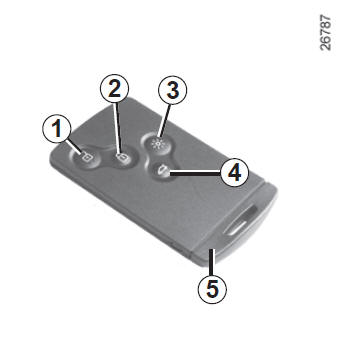

La carte RENAULT permet :
Autonomie
Assurez-vous d'avoir une pile en bon état, du bon modèle et introduite correctement.
Sa durée de vie est d'environ deux ans : remplacez-la lorsque le message " pile carte faible " apparaît au tableau de bord (reportez-vous au paragraphe " Carte RENAULT : pile " en chapitre 5).
Champ d'action de la carte RENAULT
Il varie selon l'environnement : attention aux manipulations de la carte RENAULT pouvant verrouiller ou déverrouiller le véhicule par appuis involontaires sur les boutons.
Pile déchargée, vous pouvez toujours verrouiller/déverrouiller et démarrer le véhicule. Reportez-vous aux paragraphes " Verrouillage/déverrouillage du véhicule " en chapitre 1 et " Démarrage moteur " en chapitre 2.
Responsabilité du conducteur Ne quittez jamais votre véhicule, carte RENAULT à l'intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d'autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves. |
Clé intégrée 5
La clé intégrée sert à verrouiller ou déverrouiller la porte avant gauche lorsque la carte RENAULT ne peut pas fonctionner :

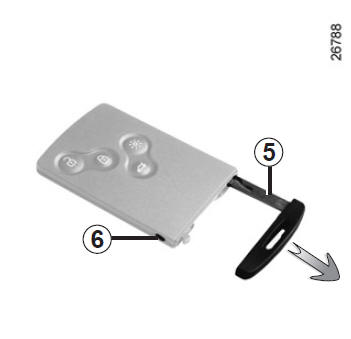

Accès à la clé 5
Appuyez sur le bouton 6 et tirez sur la clé 5 puis relâchez le bouton.
Utilisation de la clé
Reportez-vous au paragraphe " Verrouillage/déverrouillage des portes ".
Une fois entré dans le véhicule à l'aide de la clé intégrée, replacezla dans son logement dans la carte RENAULT puis introduisez la carte RENAULT dans le lecteur de carte pour pouvoir démarrer.
Conseil
N'approchez pas la carte d'une source de chaleur, de froid ou d'humidité.
Ne rangez pas la carte RENAULT dans un lieu où elle pourrait être tordue, voire même détériorée involontairement : ceci est le cas, par exemple, lorsqu'on s'assoit sur la carte rangée dans une poche arrière de vêtement.
Remplacement, besoin d'une carte RENAULT supplémentaire
En cas de perte, ou si vous désirez une autre carte RENAULT, adressez‑vous exclusivement chez un Représentant de la marque.
En cas de remplacement d'une carte RENAULT, il sera nécessaire d'amener le véhicule et toutes ses cartes RENAULT chez un Représentant de la marque pour réinitialiser l'ensemble.
Vous avez la possibilité d'utiliser jusqu'à quatre cartes RENAULT par véhicule.
