Manuel du conducteur
Pour une plus grande précision, consulter le chapitre 12

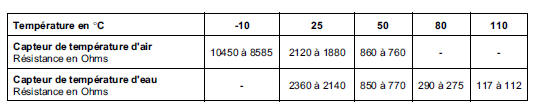

Résistance Injecteur = 1.78 Ω
Résistance moteur pas à pas de Régulation Ralenti = 53 Ω
Résistance Vanne de Purge Canister = 26 Ω
Résistance Bobine d'allumage : Primaire= 0.5 Ω Secondaire = 11 KΩ
Résistance Chauffage Sonde à Oxygène - Amont = 9 Ω Aval = 3.4 Ω
Résistance Potentiomètre Papillon - Piste = 1300 Ω Curseur = 1050 Ω
Résistance Signal Volant = 220 Ω
Capteur de pression d'essence = 3.8 Ω
Régulateur de pression d'essence = 2084 Ω
Capteur de pression collecteur = 50 KΩ
Valeur de
CO = 0,5% max
HC = 100ppm max
CO2 = 14,5 % mini
Lambda = 0,97 <λ< 1,03
Architecture électrique et électronique
IMPLANTATION DES CALCULATEURS DANS LE VEHICULE
RAPPEL : lors de soudure sur le véhicule il convient :
de déconnecter la batterie,
de déposer ou déconnecter les composant électriques (calculateurs...) qui se
trouvent près de la zone de
réparation ...
Moteur de recyclage
Le moteur de recyclage a pour effet de positionner le
volet d'entrée d'air selon les besoins déterminés par la
régulation.
Le moteur de recyclage est accessible après avoir
déposé la poutre (voir méthode dépose de
l'éva ...
Régulateur / Limiteur de vitesse
DESCRIPTION
Interrupteur à trois positions (arrêt / régulateur de vitesse / limiteur
de vitesse)
Contacts sur volant
Tableau de bord
Calculateur d'injection
Calculateur d'injection
Calculateur d'injection
contacteur d'embrayage (début de course)
Calcul ...
