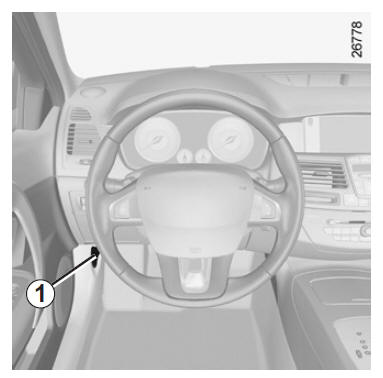

Pour ouvrir, tirez la manette 1, située du côté gauche de la planche de bord.
Déverrouillage de sécurité du capot

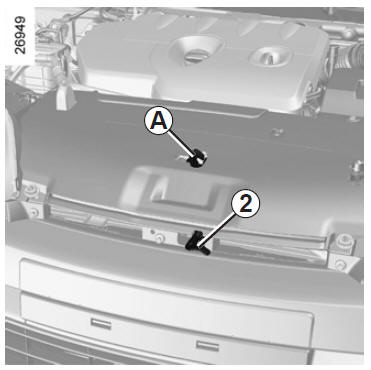

Pour déverrouiller, levez la languette 2 (le crochet A libère le capot).
| Lors des interventions à
proximité du moteur, celuici
peut être chaud. De plus
le motoventilateur peut se
mettre en route à tout instant. Risque de blessures. |
Ouverture du capot

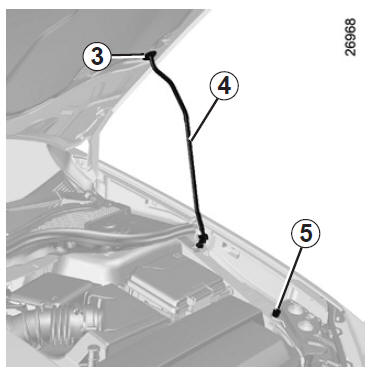

Levez le capot, dégrafez la béquille 4 de sa fixation 5 et, pour votre sécurité, placez-la impérativement dans l'emplacement 3 du capot.
| Lors d'un choc, même léger contre la calandre ou le capot, faites contrôler au plus vite le système de verrouillage du capot par un Représentant de la marque. |
Fermeture du capot
Vérifiez que rien n'a été oublié dans le compartiment moteur.
Pour refermer le capot, replacez la béquille 4 dans la fixation 5, prenez le capot par le milieu et accompagnez-le jusqu'à 30 cm de la position fermée, puis lâchez-le. Il se verrouille de luimême par l'effet de son poids.
Après toute intervention dans le compartiment moteur, assurez-vous de ne rien oublier (chiffon, outils...).
| S'assurer du bon verrouillage du capot. S'assurer que rien ne vient gêner l'ancrage de verrouillage (gravier, chiffon...). |
Entretien
...
D'autres materiaux:
Essuie-vitres (remplacement des balais)
Remplacement des balais d'essuie-vitre avant 1
Contact mis, moteur à l'arrêt, abaissez
complètement la manette d'essuievitre
: ils s'arrêtent dans une position
dégagée du capot.
Soulevez le bras d'essuie-vitre 3, tirez
la languette 2 (mouvement A) ...
Collecteurs
Moteur F9Q
DEPOSE
REMARQUE : la dépose des collecteurs impose la
dépose du turbocompresseur (voir chapitre 12
"Suralimentation"). Les deux collecteurs ne peuvent
pas être déposés séparément.
Débrancher :
la batterie,
le t ...
Ensemble des lignes
PRÉSENTATION DES LIGNES D'ÉCHAPPEMENT ET LOCALISATION DES ZONES DE COUPE
Moteurs F4P et K4M
Moteur F5R
Pot catalytique
Pot de détente
Silencieux
ZC - Zone de coupe de la ligne
PRÉSENTATION DES LIGNES D'ÉCHAPPEMENT ET LOCALISATION DES ZONES DE CO ...
