Notice d'utilisation - Renault Laguna III: Avant

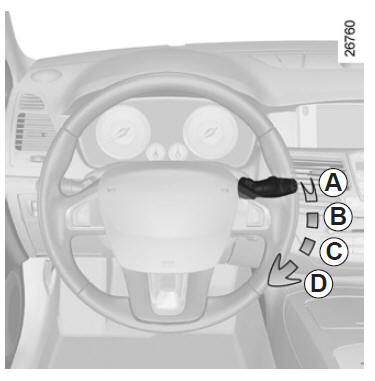

Véhicule équipé d'essuievitre avant intermittent
- arrêt
- balayage intermittent
Entre deux balayages, les balais s'arrêtent pendant plusieurs secondes.
Il est possible de modifier le temps entre les balayages en tournant la bague 2.
- balayage continu lent
- balayage continu rapide
Particularité
En roulage, tout arrêt du véhicule réduit l'allure du balayage. D'une vitesse continue rapide, vous passez à une vitesse continue lente. Dès que le véhicule roule, l'essuyage revient à la vitesse sélectionnée d'origine.
Toute action sur la manette 1 est prioritaire et annule donc l'automatisme.
Pour tous les véhicules, la position C est accessible contact mis et les positions B et D sont accessibles uniquement moteur tournant.

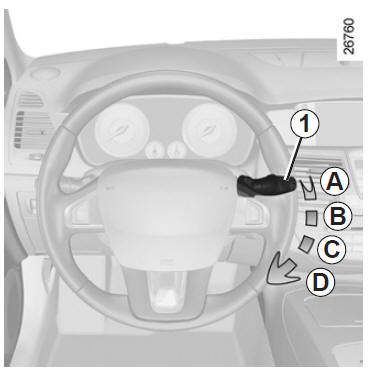

Véhicule équipé d'essuievitre avant avec capteur de pluie
- arrêt
- fonction essuyage automatique.

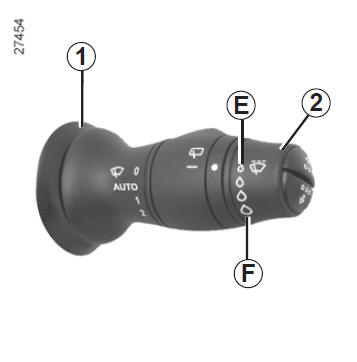

Cette position sélectionnée, le système détecte l'arrivée d'eau sur pare-brise et déclenche des balayages à la vitesse d'essuyage adaptée. Il est possible de modifier le seuil de déclenchement et le temps entre les balayages en tournant la bague 2 :
- E : sensibilité minimum
- F : sensibilité maximum
nota : lorsqu'il y a du brouillard ou lors de chutes de neige, l'essuyage automatique n'est pas systématique et reste sous le contrôle du conducteur.
- balayage continu lent
- balayage continu rapide
Lave-vitre
Lave-vitre

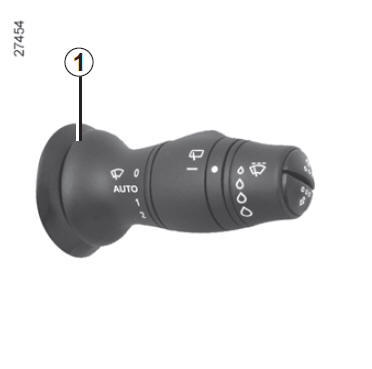

Contact mis, tirez la manette 1 puis relâchez.
Une action brève déclenche, en plus du lave-vitre, un aller-retour des essuievitres.
Une action prolongée déclenche, en plus du lave-vitre, trois aller-retours suivis, après quelques secondes, d'un quatrième.
Lave-projecteurs
Projecteurs allumés
Pour les véhicules qui en sont équipés, maintenez la manette 1 tirée vers vous environ 1 seconde, vous actionnez les lave-projecteurs en même temps que le lave-vitre.
Nota : lorsque vous atteignez le niveau minimum de liquide de lave-vitre, le circuit de lave-projecteur peut se désamorcer.
Faites le plein de liquide de lave-vitre puis actionnez-le, moteur tournant, pour le réamorcer.
Par temps de neige ou de gel, dégagez le pare-brise (y compris la zone centrale située derrière le rétroviseur intérieur) et la lunette arrière avant de mettre en route les essuievitres (risque d'échauffement du moteur).
| Lors des interventions
sous le capot moteur,
assurez- vous que la manette
d'essuie- vitre est en position A (arrêt). Risque de blessures. Avant toute action sur le pare-brise (lavage du véhicule, dégivrage, nettoyage du pare-brise...) ramenez la manette 1 en position A (arrêt). Risque de blessures et/ou de détériorations. |
Arrière
Essuie-vitre arrière
Essuie-vitre arrière
Contact mis, faites pivoter l'anneau
a de la manette 1 jusqu'à amener
le point de repère 2 en face du symbole
puis ...
