RTA - Renault Laguna: Train arrière

ATTENTION : Les vis de fixation du train arrière

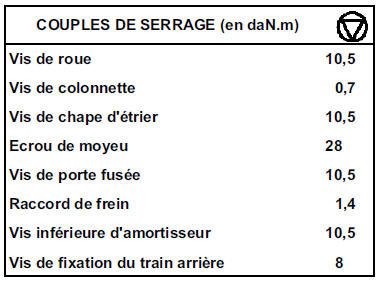

ATTENTION : Les vis de fixation du train arrière doivent être impérativement remplacées et serrées au couple préconisé, pour éviter tout risque de desserrage ou de détérioration de ces vis.

DEPOSE

Véhicule sur un pont à deux colonnes.

Déposer :

  • les roues,

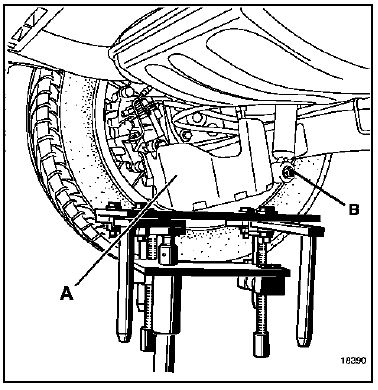

  • les caches des coupelles de ressort du train arrière (A),
  • les raccords tuyaux de frein du train arrière.

Débrancher les câbles de frein à main.

Déposer :

  • les capteurs ABS,

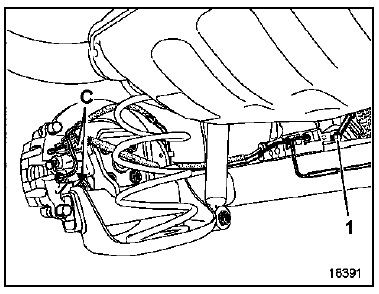

  • la biellette de capteur de position de la lampe au XENON en (1) (si véhicule équipé),
  • les étriers de frein (si remplacement du train arrière),
  • les chapes d'étrier (si remplacement du train) en (C),
  • les moyeux disques de frein avec une douille de 36 mm (si remplacement du train arrière).

Déposer les tuyaux de frein le long du train (si

Déposer les tuyaux de frein le long du train (si remplacement du train arrière) ; Placer un vérin d'organes en contact sous la coupelle inférieure du ressort.

Déposer la vis inférieure d'amortisseur (B).

ATTENTION : repérer la position du ressort pour

ATTENTION : repérer la position du ressort pour faciliter le remontage (voir méthode dépose du ressort arrière).

Décomprimer et déposer les ressorts en descendant le train arrière.

Placer le vérin d'organes avec son plateau support au centre du train arrière.

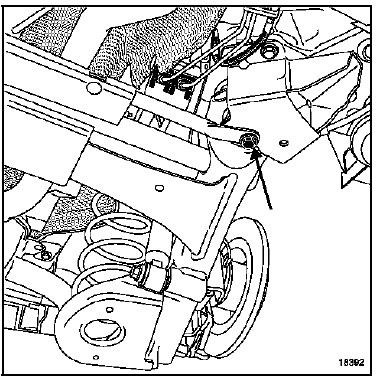

Bras horizontal ; Déposer les deux vis de fixation du train arrière, et avec l'aide d'une seconde personne déposer le train.

REPOSE

REPOSE

Procéder en sens inverse de la dépose.

Purger les freins (voir méthode purge).

ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.

NOTA : si le véhicule en est équipé, il sera nécessaire d'effectuer une initialisation des lampes au XENON (voir chapitre 80 "Initialisation").
