RTA - Renault Laguna: Propreté

MOTEUR F9Q

CONSIGNES DE PROPRETE A RESPECTER IMPERATIVEMENT LORS D'UNE INTERVENTION SUR LE SYSTEME D'INJECTION DIRECTE HAUTE PRESSION

Risques liés à la pollution

Le système est très sensible à la pollution. Les risques induits par l'introduction de pollution sont :

  • l'endommagement ou la destruction du système d'injection à haute pression,
  • le grippage ou la non étanchéité d'un élément.

Toute intervention après-vente doivent être réalisées dans de très bonnes conditions de propreté. Avoir réalisé une opération dans de bonnes conditions de propreté signifie qu'aucune impureté (particules de quelques microns) n'a pénétré dans le système au cours de son démontage ou dans les circuits par les raccords de carburant.

Les principes de propreté doivent s'appliquer depuis le filtre jusqu'aux injecteurs.

QUELS SONT LES ELEMENTS QUI POLLUENT ?

Les éléments qui polluent sont :

  • les copeaux métalliques ou plastiques,
  • la peinture,
  • les fibres :
  • de cartons,
  • de pinceau,
  • de papier,
  • de vêtement,
  • de chiffon.
  • les corps étrangers tels que les cheveux,
  • l'air ambiant,
  • etc...

ATTENTION : il est interdit de nettoyer le moteur au nettoyeur haute pression au risque d'endommager la connectique. De plus, l'humidité peut stagner dans le connecteur et créer des problèmes de liaison électrique.

CONSIGNES A RESPECTER AVANT TOUTE INTERVENTION SUR LE SYSTEME D'INJECTION

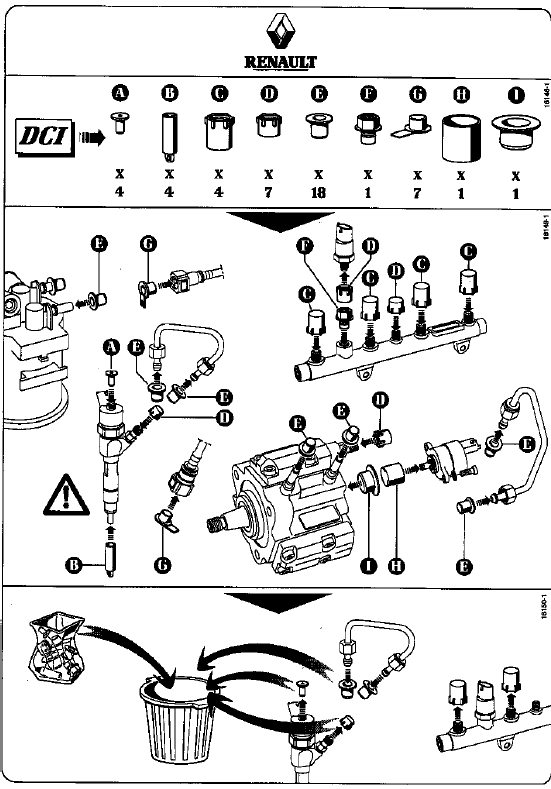

  • S'assurer qu'on possède les bouchons des raccords à ouvrir (sac de bouchons vendu par Magasin Pièces de Rechange). Les bouchons sont à usage unique. Après utilisation, les bouchons doivent être jetés (une fois utilisé, ils sont souillés, un nettoyage ne suffit pas pour les rendre réutilisables). Les bouchons non utilisés doivent être jetés.
  • S'assurer qu'on possède des sacs plastique qui ferment plusieurs fois de manière hermétique, pour le stockage des pièces qui y seront déposées. Il y a moins de risque que les pièces stockées ainsi soient soumises aux impuretés. Les sacs sont à usage unique, une fois utilisés, ils doivent être jetés.
  • S'assurer qu'on possède des lingettes de nettoyage ne peluchant pas (lingettes référencées à la SODICAM).

    L'utilisation de chiffon ou de papier classique pour nettoyer est interdite. En effet, ceux-ci peluchent et peuvent polluer le circuit de carburant du système. Chaque lingette ne peut être utilisée qu'une seule fois.

CONSIGNES DE NETTOYAGE A RESPECTER AVANT TOUTE OUVERTURE DU CIRCUIT DE CARBURANT

  • Utiliser lors de chaque intervention du diluant neuf (un diluant usagé contient des impuretés). Le verser dans un récipient ne contenant pas d'impuretés.
  • Utiliser lors de chaque intervention un pinceau propre et en bon état (le pinceau ne doit pas perdre ses poils).
  • Nettoyer à l'aide du pinceau et du diluant les raccords à ouvrir.
  • Souffler à l'air comprimé les parties nettoyées (outils, établi ainsi que les pièces, raccords et zone du système d'injection). Vérifier qu'il ne reste pas de poils de pinceau.
  • Se laver les mains avant et durant l'intervention si nécessaire.
  • Lors de l'utilisation de gants de protection, recouvrir les gants en cuir par des gants en latex (disponibles à la SODICAM).

CONSIGNES A RESPECTER PENDANT L'INTERVENTION

  • Dès que le circuit est ouvert, boucher impérativement les ouvertures pouvant laisser pénétrer la pollution. Les bouchons à utiliser sont disponibles au Magasin Pièce de Rechange. Ils ne doivent en aucun cas être réutilisés.
  • Refermer la pochette hermétiquement, même s'il faut la rouvrir peu de temps après. L'air ambiant est un vecteur de pollution.
  • Tout élément du système d'injection déposé doit, après avoir été bouché, être stocké dans un sac hermétique.
  • Après l'ouverture du circuit, l'usage de pinceau, de diluant, de soufflettes, d'écouvillon, de chiffon classique est strictement interdit. En effet ces éléments sont susceptibles de faire pénétrer dans le système des impuretés.
  • En cas de changement d'un élément par un neuf, ne le sortir de son emballage que lors de sa mise en place sur le véhicule.

Implantation des éléments

    Particularités
    MOTEUR F9Q Le système d'injonction directe haute pression "Common Rail" a pour but de délivrer au moteur une quantité de gazole à un instant détermin&e ...

    Implantation des éléments
     Implantation des éléments Poire d'amorçage (uniquement en F9Q 750). Electrovanne de régulation de turbo. Capteur de repérage cylindre. Injecteur ...
