DEPOSE/REPOSE DES BLOCS OPTIQUES AVANT (tous types)

Déposer les cache-style.

Débrancher la batterie et les connecteurs des blocs optiques.

Particularités des projecteurs équipés de lampe au Xénon (consulter le chapitre "projecteurs au Xénon")

ATTENTION : les lampes au Xénon fonctionnent sous une tension de 20000 volts à l'allumage puis de 85 volts alternatif en fonctionnement.

Il est donc impératif de débrancher le bloc optique et d'attendre que le calculateur (Ballast) soit froid avant le démontage.

Il est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans le bloc optique (dangereux pour les yeux).

Déposer :

  • la protection inférieure sous moteur,
  • la calandre,
  • le bouclier avant, (consulter le chapitre carrosserie),

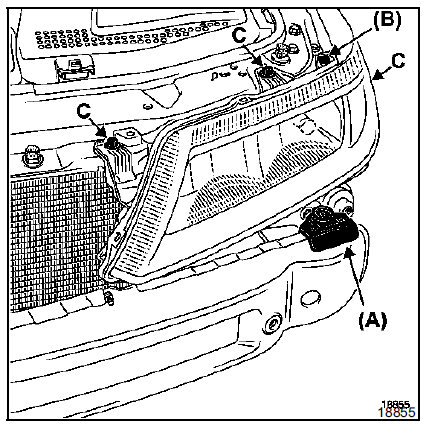

  • les deux guides supérieurs (A) du bouclier.

Déposer les vis (C).

Déposer les vis (C).

Dégager l'agrafe (B) sur chaque bloc optique.

Retirer le bloc optique.

IMPORTANT : après avoir reposé les blocs optiques, il

IMPORTANT : après avoir reposé les blocs optiques, il est nécessaire de procéder à leur réglage :

  • positionner le véhicule sur un sol plat,
  • s'assurer que le véhicule soit vide avec, si possible, le réservoir plein,
  • positionner la commande de réglage à 0,

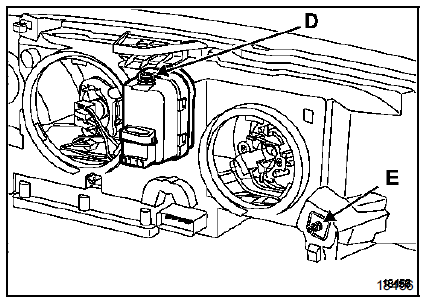

  • actionner la vis (D) pour le réglage en hauteur,
  • actionner la vis (E) pour le réglage en direction.

Si le véhicule est équipé de projecteurs au Xénon, il est nécessaire de procéder à l'initialisation du système et au réglage des phares (consulter le chapitre "projecteurs au Xénon, initialisation du système").

    Projecteurs avant
    ...

    Pattes de fixation
    Les pattes de fixation des phares sont réparables à l'aide d'une collection fournie en pièce de rechange, sous condition qu'il n'y ait pas de manque de matière, seules l ...
