RTA - Renault Laguna: Traverse extrême arrière
Le remplacement de cette pièce est une opération complémentaire au remplacement de la jupe pour une collision arrière.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

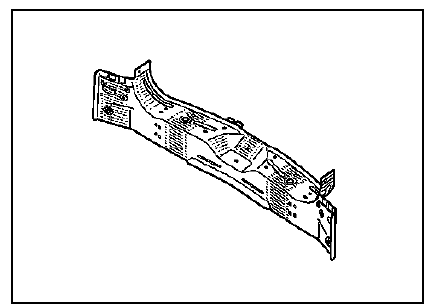

COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
- support de gâche,
- plaquette,
- eléments de fermeture,
- renforts inférieurs de pied extrême arrière,
- écrous sertis,
- écrous soudés,
- goujons soudés.
PIECES CONCERNEES (épaisseur en mm) :
Traverse extrême arrière - 0.7
Renfort de support de feu - 0.8
Passage de roue extérieur - 0.8
