RTA - Renault Laguna: Maître-cylindre

Véhicule sur un pont.

Véhicule sur un pont.

ATTENTION : prévoir l'écoulement du liquide de frein, pour éviter toute détérioration des pièces mécaniques et carrosserie dans la périphérie du système de freinage.

DEPOSE

Déposer :

  • le boîtier résonateur d'air,
  • le vase d'expansion,
  • le connecteur de niveau de liquide de frein,

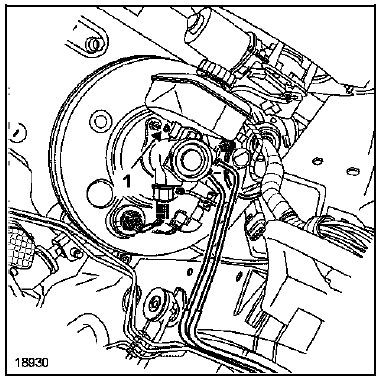

  • la vis de fixation du bocal sur maître-cylindre (1).

Vidanger le bocal de liquide de frein et déposer celui-ci

Vidanger le bocal de liquide de frein et déposer celui-ci à l'aide d'un chiffon.

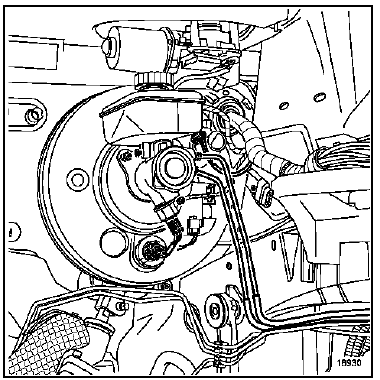

Déposer :

  • le connecteur du capteur de pression sur maîtrecylindre,
  • les tuyaux de frein sur maître-cylindre après les avoir repérés,
  • les écrous de fixation du maître-cylindre sur servofrein.

REPOSE

REPOSE

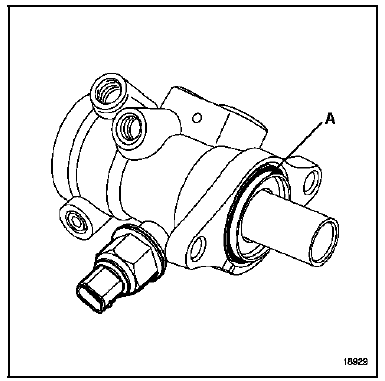

NOTA : la dépose du maître-cylindre implique obligatoirement le remplacement de son joint (A) par un neuf lors de son remontage.

Mettre en place le maître-cylindre en alignement avec

Mettre en place le maître-cylindre en alignement avec le servofrein afin que la tige de poussée rentre dans le logement du maître-cylindre.

Reposer :

  • les canalisations de frein en fonction de leur repérage,
  • le bocal de liquide de frein en appuyant pour l'encliqueter dans le maître-cylindre,
  • la vis de fixation du bocal de liquide de frein.

Purger le système de freinage (voir méthode purge).
