RTA - Renault Laguna: Ressort arrière

ATTENTION : il est important de ne pas déposer

ATTENTION : il est important de ne pas déposer les deux fixations inférieures des amortisseurs en même temps, pour éviter une détente violente des ressorts.

DEPOSE

Véhicule sur un pont à deux colonnes.

Déposer :

  • les roues,
  • les caches des coupelles de ressort (A).

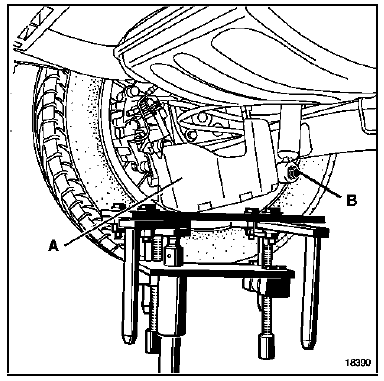

Placer un vérin d'organes sous la coupelle inférieure du ressort.

Déposer :

  • la vis inférieure d'amortisseur (B),

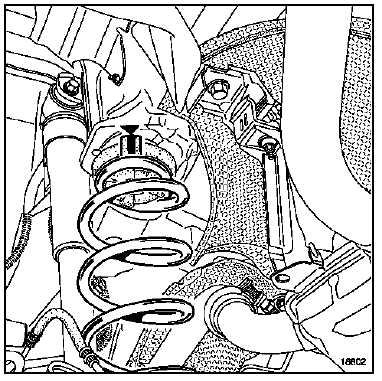

Repérer la position du ressort pour faciliter le

Repérer la position du ressort pour faciliter le remontage.

Décomprimer et déposer le ressort en descendant le

Décomprimer et déposer le ressort en descendant le train arrière.

REPOSE

Procéder en sens inverse de la dépose en respectant la position du ressort.

NOTA : si le véhicule en est équipé, il sera nécessaire d'effectuer une initialisation des lampes au XENON (voir chapitre 80 "Initialisation").
