RTA - Renault Laguna: Amortisseur arrière
ATTENTION : il est important de ne pas déposer les deux fixations inférieures des amortisseurs en même temps, pour éviter une détente violente des ressorts.
DEPOSE
Véhicule sur un pont à deux colonnes.
Déposer :
- les roues,

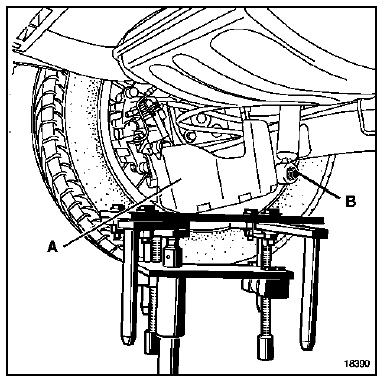

- les caches des coupelles de ressort (A).
Placer un vérin d'organes sous la coupelle inférieure du ressort.
Déposer :
- la vis inférieure d'amortisseur (B),

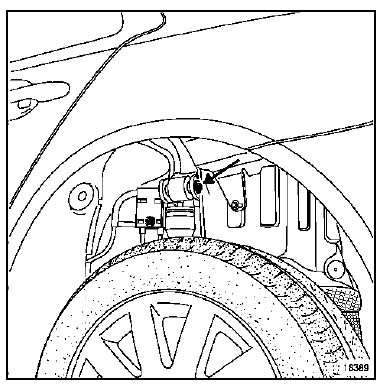

- la vis de fixation supérieure d'amortisseur.
Effectuer la même manipulation pour l'autre amortisseur.

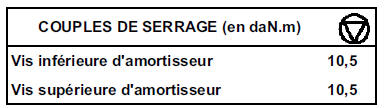

REPOSE
Procéder en sens inverse de la dépose.
ATTENTION : les vis de fixation amortisseur doivent se serrer roue au sol afin de permettre le bon fonctionnement des articulations élastiques.
NOTA : si le véhicule en est équipé, il sera nécessaire d'effectuer une initialisation des lampes au XENON (voir chapitre 80 "Initialisation").
