RTA - Renault Laguna: Soupape régulatrice de pression
Moteur F9Q

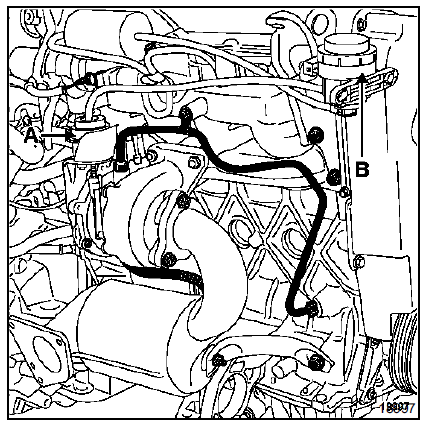

Le poumon (A) de la soupape de régulation de pression est commandé par une électrovanne (B) pilotée par le calculateur d'injection. Cette électrovanne fait varier, en fonction des plages de fonctionnement du moteur, la dépression qui permet de réguler la pression de suralimentation.
La soupape de régulation de pression est ouverte en position repos. Le moteur fonctionne alors en atmosphérique.

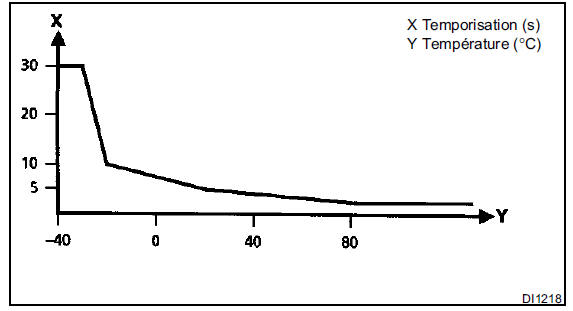

L'électrovanne fermée en position repos, est alimentée après démarrage du moteur, après une temporisation en fonction de la température d'eau.
Suralimentation
...
Réglage pression
Moteur F9Q
CLAPET DE LIMITATION DE LA PRESSION DE
SURALIMENTATION (WASTEGATE)
NOTA : le clapet de limitation fonctionne à l'inverse des montages
habituels.
L'absence de pression de comman ...
