RTA - Renault Laguna: Principe de fonctionnement

NON REGULE

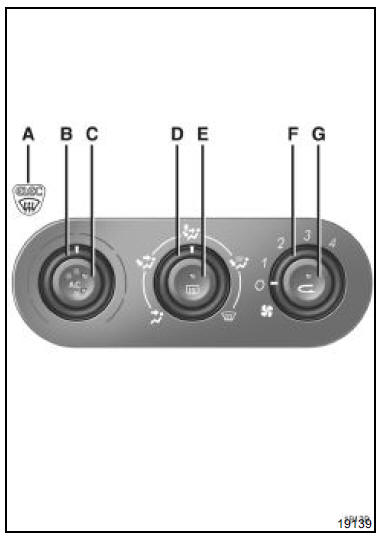

Tableau de commande

  1. Témoin de fonctionnement du pare-brise dégivrant,
  2. Réglage de la température,
  3. Mise en service de l'air conditionné,
  4. Répartition de l'air dans l'habitacle,
  5. Mise en service de la lunette arrière dégivrante et du pare-brise dégivrant,
  6. Réglage de la quantité d'air pulsé dans l'habitacle,
  7. Mise en service du recyclage d'air.

Fonction

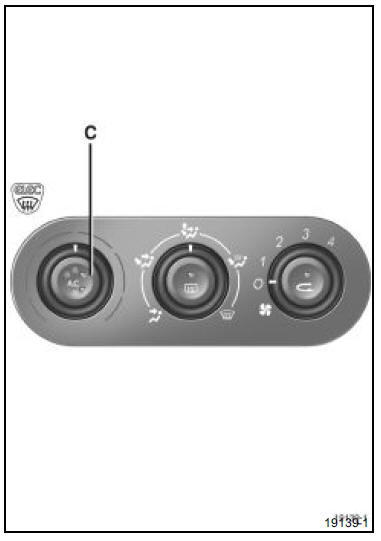

AIR CONDITIONNE (touche C) :

La commande C assure la mise en fonction ou l'arrêt

La commande C assure la mise en fonction ou l'arrêt de l'air conditionné.

Des appuis successifs sur la touche C permet de choisir :

  • la fonction "air conditionné économique" : →Témoin C1 allumé.
  • la fonction "air conditionné maximum" : →Témoin C2 allumé.

REGULE

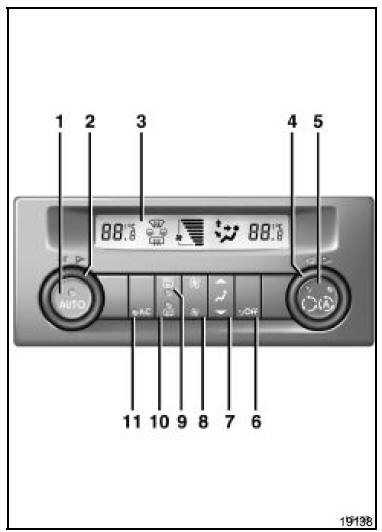

TABLEAU DE COMMANDE

La régulation a pour but d'offrir aux utilisateurs un confort stable et efficace quelles que soient les ambiances extérieures et les conditions d'utilisation du véhicule.

De plus, elle assure une bonne visibilité à travers les surfaces vitrées du véhicule.

Cette régulation est gérée électroniquement par un calculateur intégré au tableau de commande et le calculateur d'injection.

  1. Touche de mise en mode automatique
  2. Bouton de réglage de la température côté gauche.
  3. Afficheur.
  4. Bouton de réglage de la température côté droit.
  5. Touche de recyclage d'air et de mise en fonction du recyclage automatique.
  6. Touche d'arrêt du système.
  7. Touche de réglage de répartiteur d'air.
  8. Touche de réglage de la vitesse de ventilation.
  9. Touche "voir clair" pour le désembuage et le dégivrage des vitres.
  10. Touche de dégivrage lunette arrière.
  11. Touche de conditionnement d'air.
