Manuel du conducteur

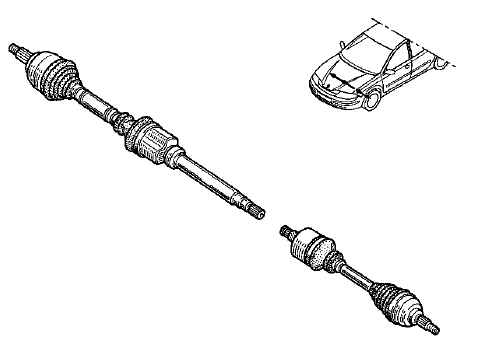

TRANSMISSION BOITE JR / JH / PK

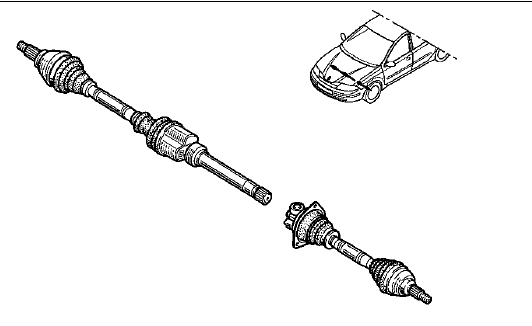

TRANSMISSION BOITE DP0 / SU1

Généralités

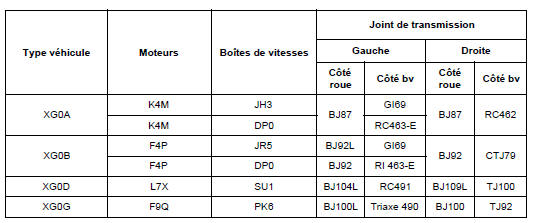

Transmissions
Transmission transversale avantPréliminaire
Ce document présente le diagnostic particularité applicable sur tous les
calculateurs "ME 7.4.6"
montés sur Laguna.
Pour entreprendre un diagnostic de ce système il est donc impératif de disposer
des éléments
suivants :
Le sch&e ...
Connecteur modulaire
DP0
Connecteur VERT (Contacteur multifonction)
Connecteur JAUNE (interface Electronique
Hydraulique)
Connecteur VERT (pression ligne)
Connecteur JAUNE (vitesse turbine)
Connecteur BLEU (électrovanne de pilotage du
débit d'échangeur).
NUMEROTATION DES VOIES ...
Ressort et Amortisseur
DEPOSE
Mettre en place les coupelles appropriées sur l'outil de
compression et positionner l'ensemble sur le ressort.
Comprimer le ressort jusqu'au décollement de celui-ci
sur les appuis de coupelles.
A l'aide de l'outil, déposer l'écrou de tige d'amort ...
