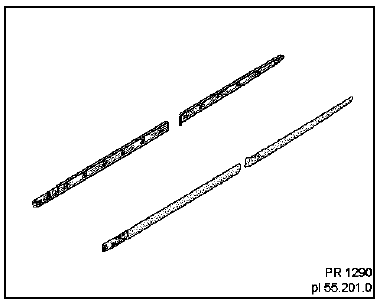

RTA - Renault Laguna: Baguettes de protection latérales

DEPOSE de la baguette de porte avant

DEPOSE de la baguette de porte avant

Déposer le répétiteur de porte à l'aide d'un petit

Déposer le répétiteur de porte à l'aide d'un petit tournevis plat.

Débrancher le connecteur.

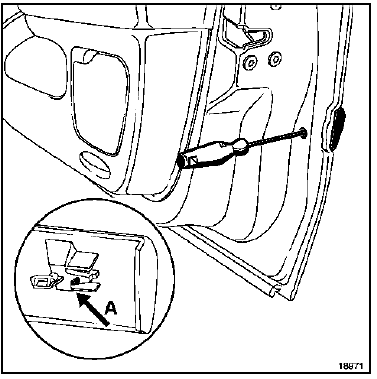

Déposer l'obturateur, puis à l'aide d'un tournevis

Déposer l'obturateur, puis à l'aide d'un tournevis (étoile T 30) appuyer sur l'ergot (A).

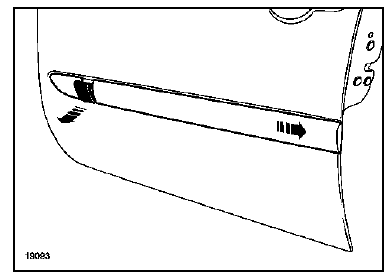

Faire glisser la baguette vers l'arrière du véhicule.

DEPOSE DE LA BAGUETTE DE PORTE ARRIÈRE

L'obturateur et le trous d'accès (à l'ergot A) se trouvent en partie avant de la porte arrière.

Faire glisser la baguette vers l'avant du véhicule.
