RTA - Renault Laguna: Afficheur

GENERALITES

Selon l'équipement du véhicule, deux types d'afficheur peuvent être montés :

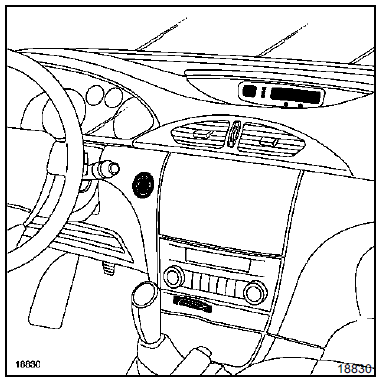

  • un afficheur "bas de gamme" regroupant les fonctions :
  • témoin de fermeture des ouvrants
  • symbolisation des pressions des pneumatiques
  • affichage de l'autoradio
  • témoin d'oubli de ceinture

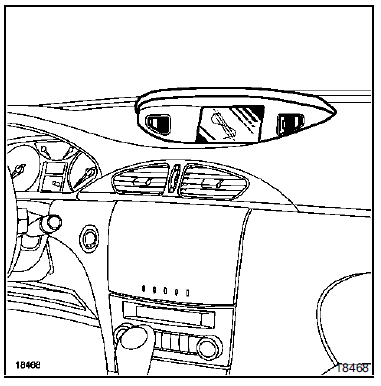

  • un afficheur "haut gamme" pour la navigation

Carminat regroupant les fonctions :

  • navigation
  • surveillance de la pression des pneus

DEPOSE

  • bas de gamme : le support est clipsé sur la planche de bord. Les deux afficheurs sont clipsés sur le support.

  • haut de gamme : le support est maintenu par deux vis (voir chapitre "navigation Carminat")

PARTICULARITES

PARTICULARITES

Lorsque la température extérieure est comprise entre - 3˚C et +3˚C, le symbole "˚C" peut clignoter.

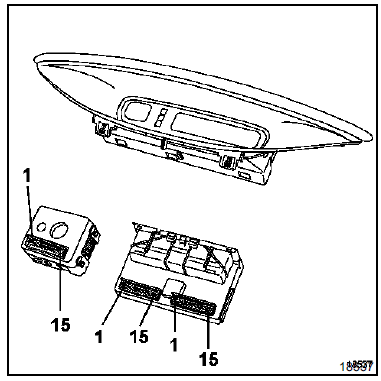

AFFECTATION DES VOIES

Les affectations des voies ne concernent que l'afficheur "bas de gamme". Pour l'afficheur "haut de gamme", consulter le chapitre 88 : Navigation Carminat.

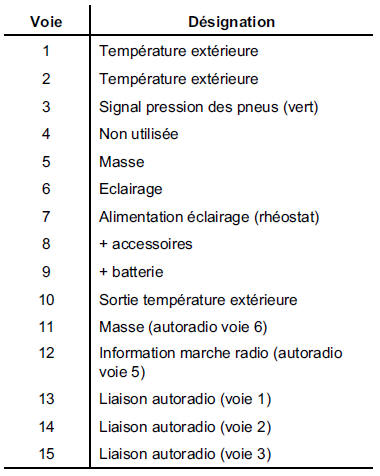

Connecteur vert 15 voies

Connecteur vert 15 voies

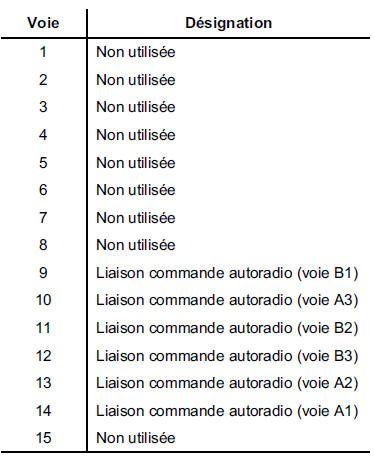

Connecteur rouge 15 voies

Connecteur rouge 15 voies

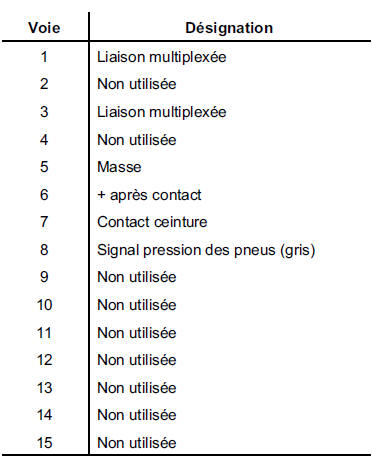

Connecteur gris 15 voies

Connecteur gris 15 voies

Détecteur de niveau de carburant

    Témoin de service
    Le témoin "SERVICE" (ou la vignette sur tableau de bord "haut de gamme") peut être allumé en même temps que les témoins : d'antiblocage des ...

    Détecteur de niveau de carburant
    BRANCHEMENT NOTA : pour la méthode de dépose/repose, consulter le chapitre 19. Contrôle S'assurer de la variation de la résistance en déplaçant le flo ...
