Notice d'utilisation - Renault Laguna III: Témoins lumineux

La présence et le fonctionnement des témoins DÉ PENDENT DE L'ÉQUIPEMENT ET DU PAYS.

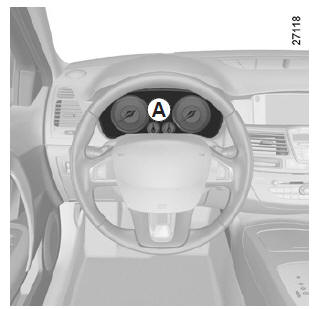

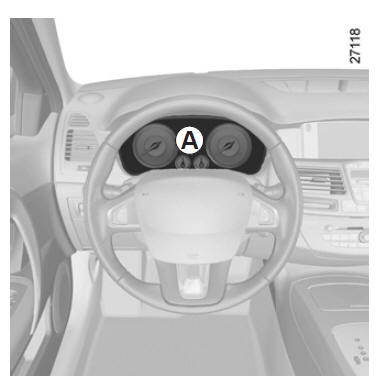

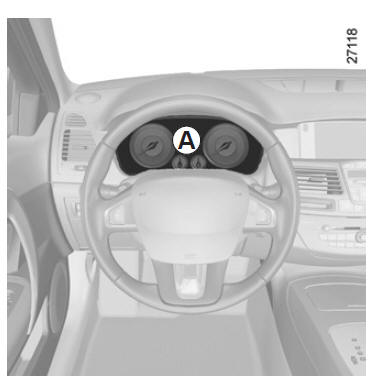

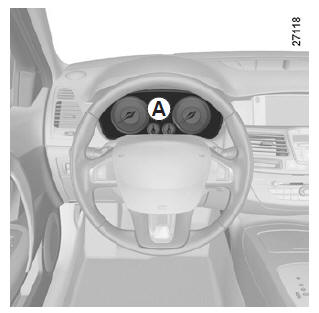

Tableau de bord A : Il s'éclaire à la

Tableau de bord A : Il s'éclaire à la mise sous contact.

L'allumage de certains témoins est accompagné d'un message.

Le témoinau plus tôt chez un Représentant denécessite un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement.

Le non respect de cette préconisation risque d'entraîner un endommagement du véhicule.

Témoin des feux de croisementTémoin des feux de route

Témoin des feux deTémoin des feux de croisement

brouillard avantTémoin des feux de brouillard avant

arrièreTémoin de feu de brouillard arrière

de direction gaucheTémoin des feux indicateurs de direction gauche

de direction droitTémoin des feux indicateurs de direction droit

Le témoin impose, pour votre sécurité, vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.

antiblocage des Témoin antiblocage des roues

Il s'allume à la mise sous contact puis s'éteint après quelques secondes.

S'il ne s'éteint pas après la mise sous contact ou s'il s'allume en roulant, il signale une défaillance du système d'antiblocage des roues. Le système de freinage est alors assuré comme sur un véhicule non équipé du système ABS.

Consultez rapidement un Représentant de la marque.

L'absence de retour visuel ou sonore indique une défaillance du tableau de bord. Cela impose un arrêt immédiat et compatible avec les conditions de circulation. Assurezvous de la bonne immobilisation du véhicule et faites appel à un Représentant de la marque.

La présence et le fonctionnement des témoins DÉ PENDENT DE L'ÉQUIPEMENT ET DU PAYS.

Témoin d'alerte

Il s'allume à la mise sous contact puis Témoin d'alerte

Il s'allume à la mise sous contact puis s'éteint dès que le moteur tourne. Il peut s'allumer conjointement à d'autres témoins et/ou messages au tableau de bord.

Il nécessite un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non respect de cette préconisation risque d'entraîner un endommagement du véhicule.

impératifTémoin d'arrêt impératif

Il s'allume à la mise sous contact puis s'éteint dès que le moteur tourne. Il s'allume conjointement à d'autres témoins et/ou messages, et est accompagné d'un bip sonore.

Il vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation.

Arrêtez le moteur et ne le redémarrez pas.

Faites appel à un Représentant de la marque.

frein de parking assisté etTémoin de défaillance du frein de parking assisté et témoin d'incident sur circuit de freinage

accompagnéS'il s'allume au freinage, accompagné du témoin et d'un bip sonore, c'est l'indice d'une baisse de niveau dans les circuits ou d'un incident sur le système de freinage. Arrêtezvous et faites appel à un Représentant de la marque.

de batterie Témoin de charge de batterie

S'il s'allume accompagné du témoin et d'un bip sonore, cela indique et d'un bip sonore, cela indique une surcharge ou une décharge du circuit électrique.

pression d'huile Témoin de pression d'huile

S'il s'allume sur route, accompagné du témoin sonore, arrêtez-vous impérativement et et d'un bip sonore, arrêtez-vous impérativement et coupez le contact.

Vérifiez le niveau d'huile (reportezvous au paragraphe " Niveau d'huile moteur " en chapitre 4). Si le niveau est normal, cela provient d'une autre cause : faites appel à un Représentant de la marque.

du frein à Témoin de serrage du frein à main ou du frein de parking assisté

Reportez-vous aux paragraphes " Frein à main " ou " Frein de parking assisté " en chapitre 2.

La présence et le fonctionnement des témoins DÉ PENDENT DE L'ÉQUIPEMENT ET DU PAYS

Témoin d'alerte

mini carburant Témoin d'alerte mini carburant

Il s'allume à la mise sous contact puis s'éteint après quelques secondes. S'il s'allume en roulage, faites le plein dès que possible. Il vous reste environ 50 km d'autonomie à partir du premier allumage du témoin.

de non-port Témoin d'alerte de non-port des ceintures avant

Il s'allume au démarrage moteur puis, si la ceinture conducteur ou passager avant (lorsque le siège est occupé) n'est pas bouclée et que le véhicule atteint environ 20 km/h, il clignote et un signal sonore retentit pendant environ 120 secondes.

Nota : un objet posé sur l'assise passager peut dans certains cas déclencher le témoin d'alerte.

Alerte de non-port de ceinture arrière

Le nombre de ceintures arrière bouclées apparaît au tableau de bord A pendant environ 30 secondes à chaque :

  • démarrage du véhicule ;
  • ouverture d'une porte ;
  • bouclage ou débouclage d'une ceinture arrière.

Assurez-vous que les passagers arrière sont bien attachés et que le nombre de ceintures bouclées indiqué correspond au nombre de places occupées sur la banquette arrière.

OFFAirbag passager OFF

Reportez-vous au paragraphe " Pour la sécurité des enfants " en chapitre 1.

Il s'allume au démarrageTémoin d'Airbag

Il s'allume au démarrage moteur puis s'éteint après quelques secondes.

S'il ne s'allume pas à la mise sous contact ou s'il s'allume moteur tournant, il signale une défaillance du système.

Consultez au plus tôt un Représentant de la marque.

limiteur de Témoins du limiteur de vitesse et du régulateur de vitesse

Reportez-vous aux paragraphes " Régulateur de vitesse " et " Limiteur de vitesse " en chapitre 2.

La présence et le fonctionnement des témoins DÉ PENDENT DE L'ÉQUIPEMENT ET DU PAYS

Témoin de

fonctionnementTémoin de fonctionnement des sièges chauffants

Il indique qu'un des sièges chauffants est en fonction.

Reportez-vous au paragrapheFiltre à particules

Reportez-vous au paragraphe " Particularités des versions diesel " en chapitre 2.

Les témoins suivants sont indiqués sur l'écran de l'ordinateur de bord :

dispositifs deTémoin de dispositifs de correction de conduite

Reportez-vous au paragraphe " Dispositifs de correction de conduite " en chapitre 2.

du systèmeTémoin de contrôle du système antipollution

Il s'allume à la mise sous contact puis s'éteint au démarrage moteur.

  • S'il s'allume de façon continue, consultez au plus tôt un Représentant de la marque ;
  • s'il clignote, réduisez le régime moteur jusqu'à disparition du clignotement.

    Consultez au plus tôt un Représentant de la marque.

Reportez-vous au paragraphe " Conseils antipollution, économies de carburant, conduite " en chapitre 2.

préchauffage Témoin de préchauffage (version diesel)

Contact mis, il s'allume. Il indique que les bougies de préchauffage sont en fonctionnement. Dès qu'il s'éteint, le moteur démarre.
