Notice d'utilisation - Renault Laguna III: Afficheurs et indicateurs

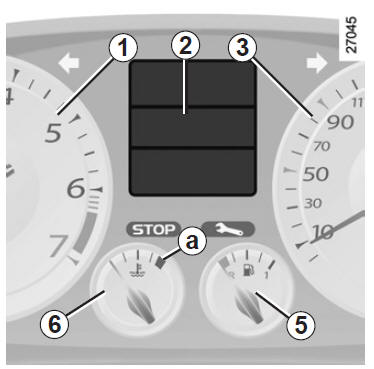

Compte-tours 1 (tr/mn × 1 000)
Alerte niveau d'huile moteur minimum 2
Au démarrage moteur, l'afficheur 2 alerte lorsque le niveau huile minimum est atteint. Reportez-vous au paragraphe " Niveau huile moteur " en chapitre 4.

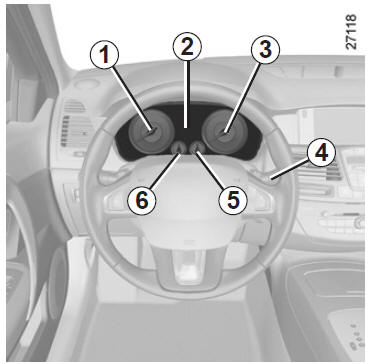

À la première alerte, vous pouvez la faire disparaître en appuyant sur l'un des boutons en bout de la manette 4.
Les alertes suivantes disparaîtront automatiquement au bout de 30 secondes.
Indicateur de vitesse 3 (km ou miles par heure)
Alarme sonore de survitesse
Suivant véhicule et pays, une alarme sonore retentit pendant environ 10 secondes toutes les 40 secondes, tant que le véhicule dépasse 120 km/h.
Indicateur de niveau carburant 5
Si le niveau est minimum, le témoin
intégré à l'indicateur s'allume. Faites le
plein rapidement. Il vous reste environ
50 km d'autonomie à partir du premier
allumage du témoin.
Indicateur de température du liquide de refroidissement 6
En marche normale, l'aiguille doit se situer avant la zone a. Elle peut s'en approcher en cas d'utilisation " intensive ". Il n'y a alerte que si le témoin s'allume, accompagné d'un message au tableau de bord et d'un bip sonore.
Ordinateur de bord
Reportez-vous au paragraphe " Ordinateur de bord " en chapitre 1.
Témoins lumineux
La présence et le fonctionnement des témoins DÉ PENDENT DE L'ÉQUIPEMENT ET
DU PAYS.
Tableau de bord A : Il s'éclaire à la
mise sous contact.
L'allum ...
