RTA - Renault Laguna: Généralités

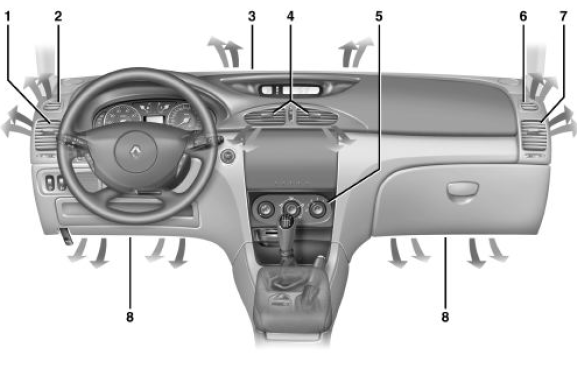

DISTRIBUTION D'AIR : désignation des distributeurs d'air dans l'habitacle.

  1. Aérateur latéral gauche,
  2. Frise de désembuage vitre latérale gauche,
  3. Frise de désembuage pare-brise,
  4. Aérateurs centraux,
  5. Tableau de commandes,
  6. Frise de désembuage vitre latérale droite,
  7. Aérateur latéral droit,
  8. Sortie chauffage pieds des occupants avant.

Sortie chauffage pieds des occupants arrière.

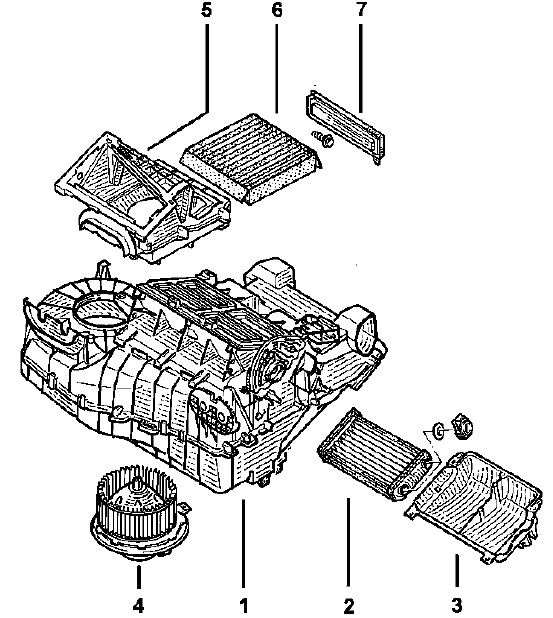

  1. Boîtier répartiteur,
  2. Radiateur de chauffage,
  3. Couvercle du radiateur de chauffage,
  4. Motoventilateur,
  5. Boîtier du filtre à particules,
  6. Filtre à particules,
  7. Couvercle du filtre à particules.
    Chauffage
    ...

    Principe de fonctionnement
    TABLEAU DE COMMANDE Témoin de fonctionnement du pare-brise électrique, Réglage de la température, Mise en service de l'air conditionné, Répartit ...
