RTA - Renault Laguna: Renfort boîtier de fixation berceau

RTA - Renault Laguna / Tôlerie / Structure inferieure / Renfort boîtier de fixation berceau

Le remplacement de cette pièce est une opération liée au remplacement de la partie centrale de longeron avant pour une collision latérale avant.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

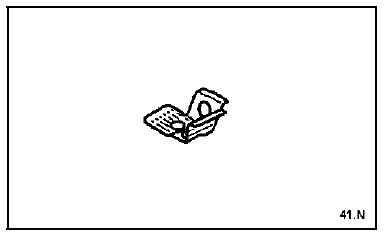

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Anti-burst

Ecrou soudé

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

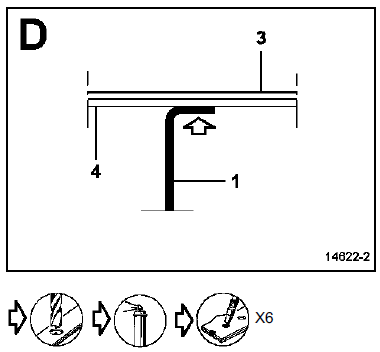

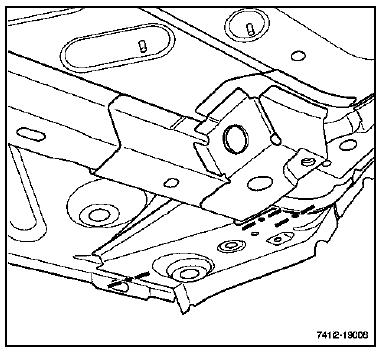

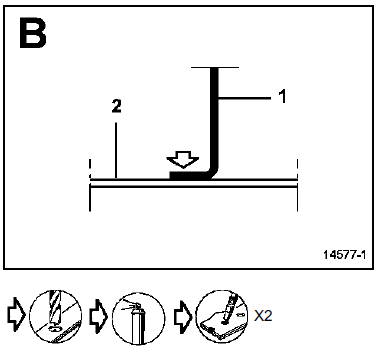

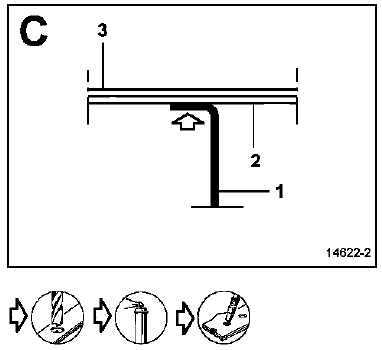

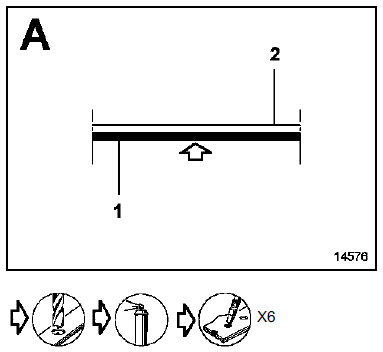

  1. Renfort boîtier de fixation berceau - 2
  2. Longeron avant partie central - 4
  3. Partie latérale de plancher central - 1,2/0,8
  4. Traverse latérale avant - 1,5
