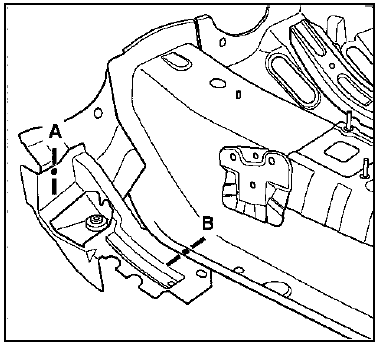

Le remplacement de cette pièce est une opération liée au remplacement du renfort de tunnel pour une collision latérale avant.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

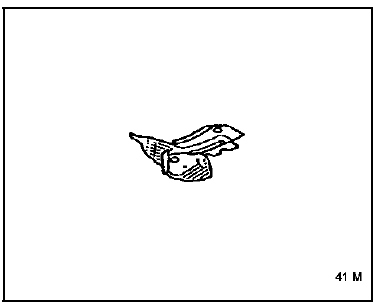

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Ecrou serti

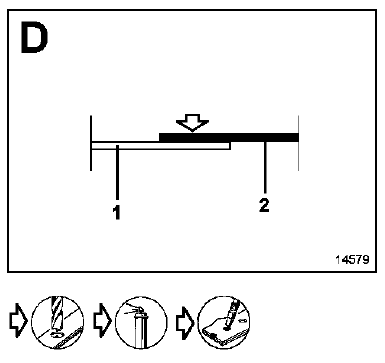

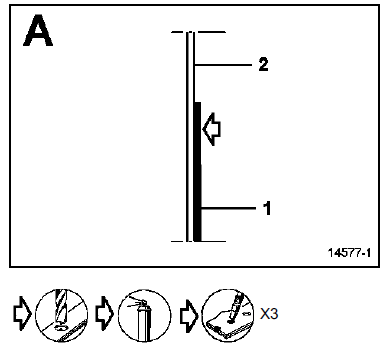

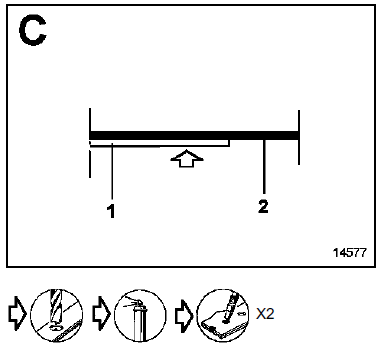

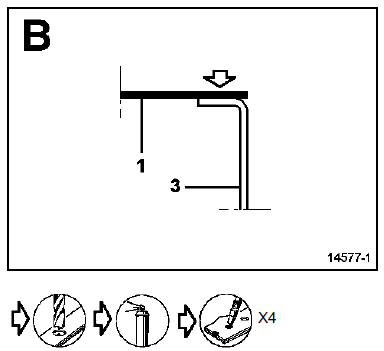

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Boîtier de fixation berceau - 1.5
  2. Renfort de tunnel - 1.2
  3. Tunnel - 1.2

Renfort boîtier de fixation berceau
