RTA - Renault Laguna: Panneau d'aile arrière

Le remplacement de cette pièce est une opération de base pour une collision latérale arrière.

Pour effectuer cette opération, il sera nécessaire de commander en supplément :

  • les deux inserts gonflants inférieur et supérieur,

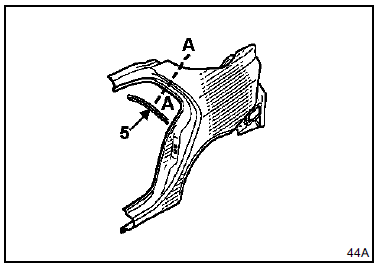

  • le support joint de double étanchéité arrière (5).

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :

  • complète,

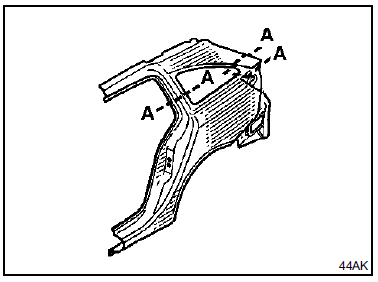

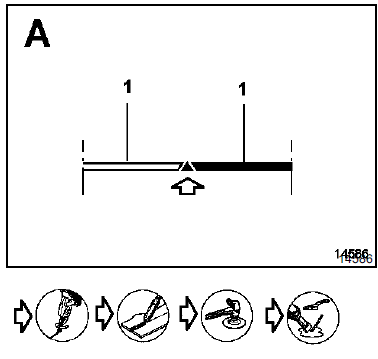

  • partielle (suivant la coupe A-A).

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

RAPPEL

Une colle structurale du type MC 514 (référence 77 01 406 775) doit être utilisée pour l'encollage.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

  • renfort de gâche,
  • amortissant,
  • plaquette déformable.

BERLINE

BREAK

BREAK

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

Panneau d'aile - 1

Passage de roue extérieur - 0,8

Support de feu - 0,8

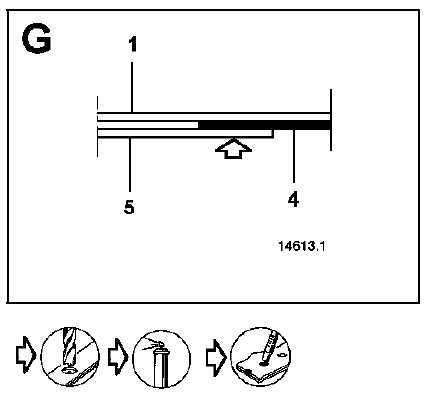

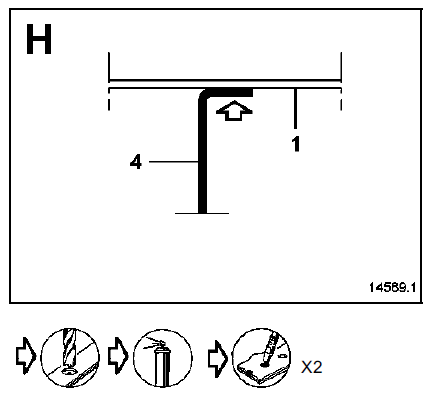

Support double étanchéité arrière - 1

Pavillon - 0,8

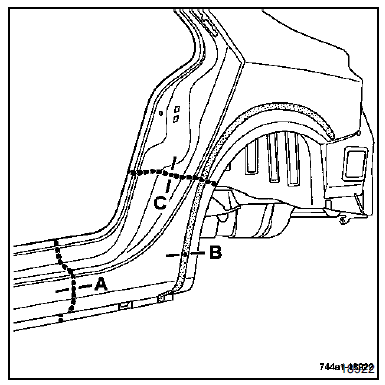

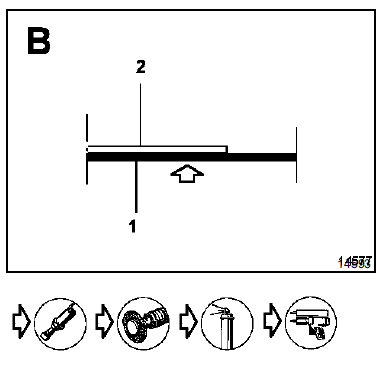

VERSION BERLINE

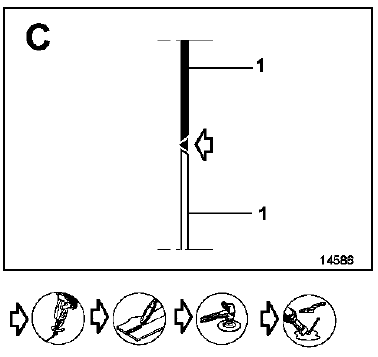

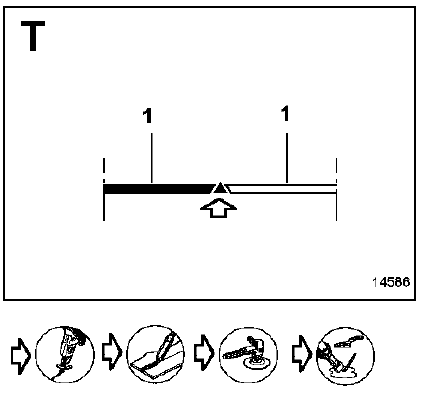

Coupe partielle inférieure

Coupe partielle inférieure

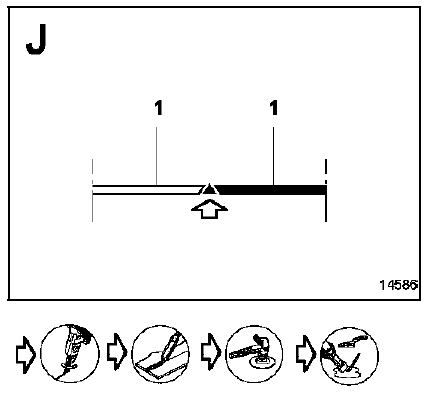

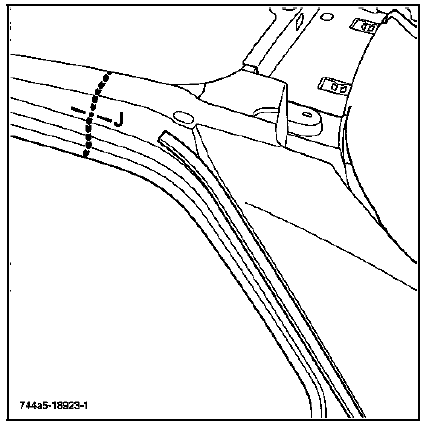

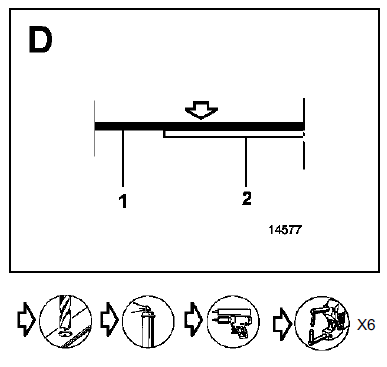

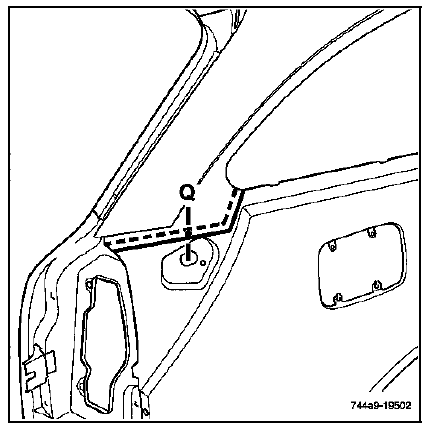

Remplacement partiel

Remplacement partiel

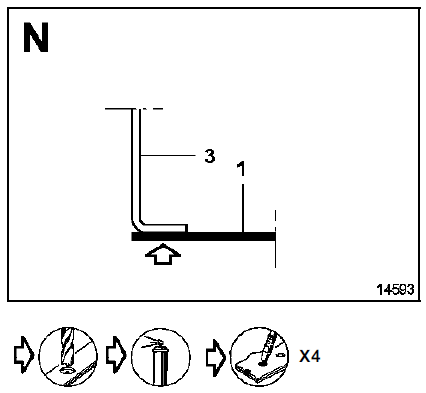

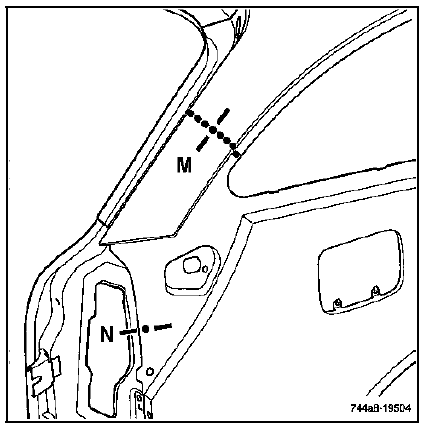

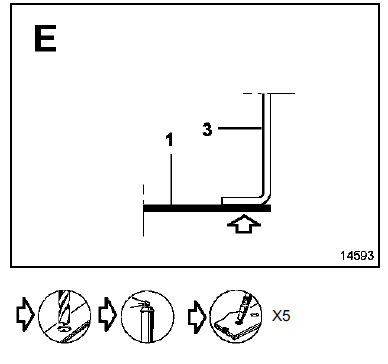

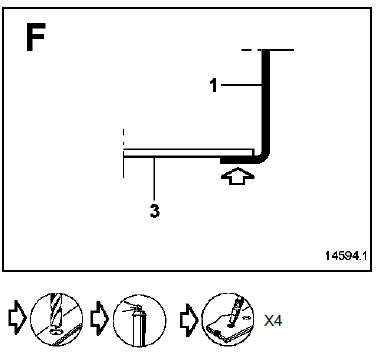

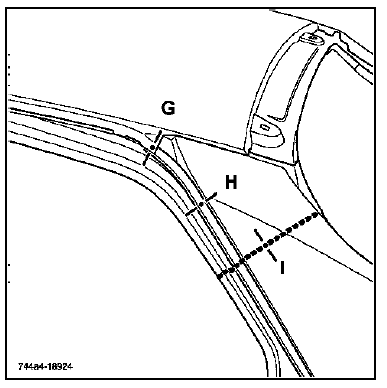

Remplacement complet

Remplacement complet

RAPPEL : avant la mise en place de l'élément, il sera

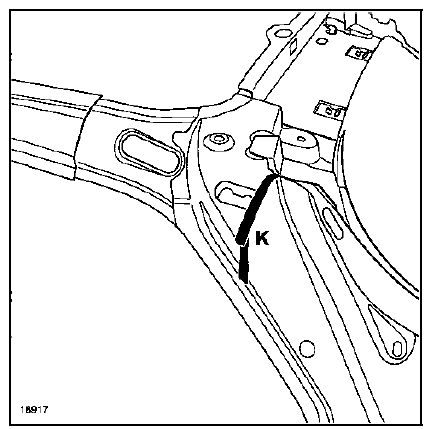

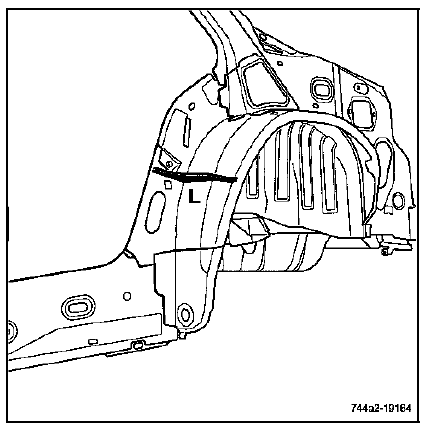

RAPPEL : avant la mise en place de l'élément, il sera nécessaire de remplacer les inserts gonflants (K et L), (voir méthode décrite dans le chapitre 43A).

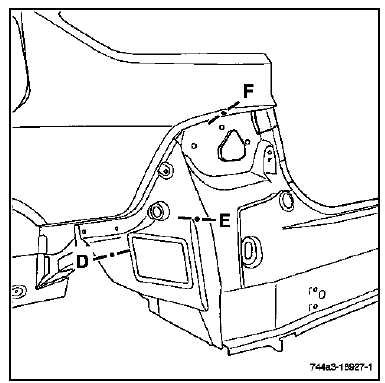

VERSION BREAK

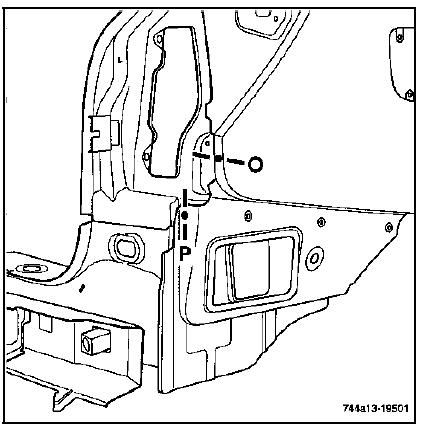

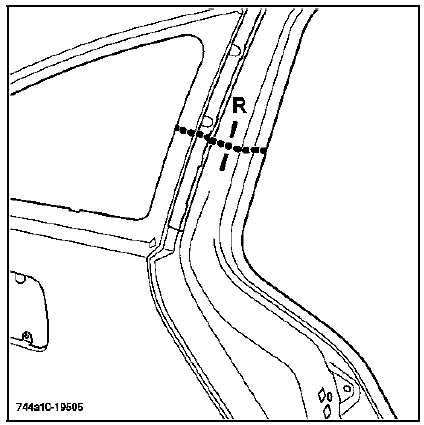

Remplacement partiel

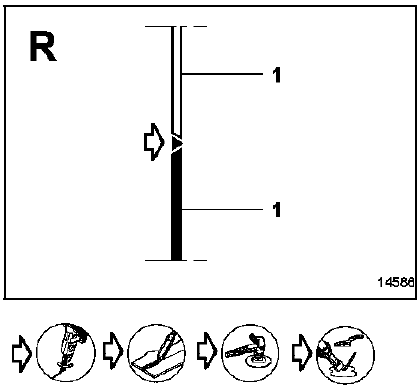

NOTA : il est possible d'effectuer le remplacement

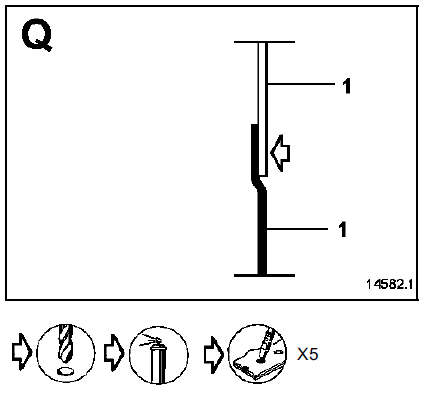

NOTA : il est possible d'effectuer le remplacement partiel par soyage au niveau du feu pour préserver la partie supérieure du panneau d'aile.

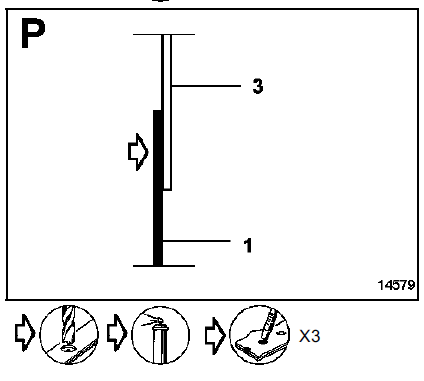

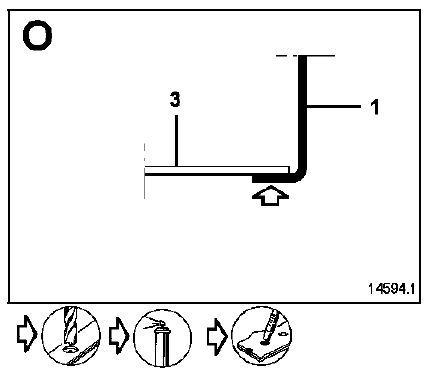

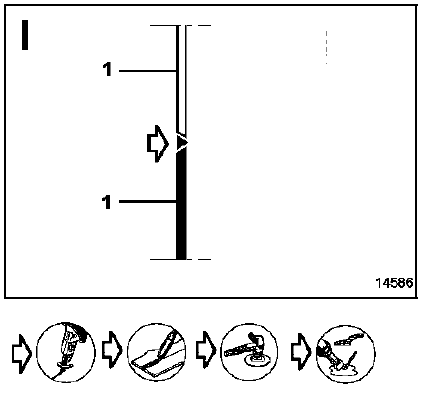

Remplacement complet

Remplacement complet

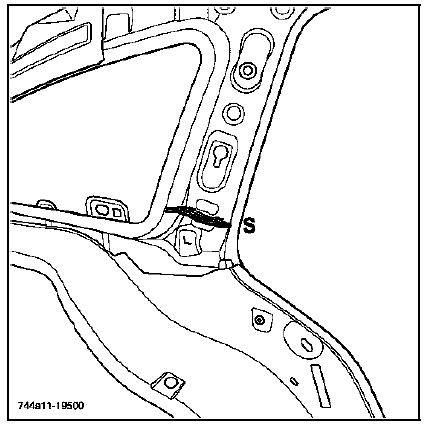

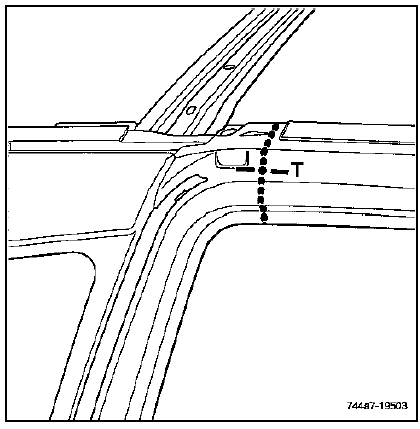

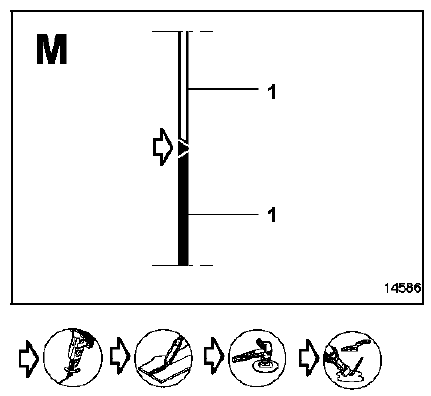

ATTENTION : la coupe ne doit en aucun cas être

ATTENTION : la coupe ne doit en aucun cas être effectuée au même niveau que l'insert gonflant (S).

RAPPEL : il sera nécessaire de remplacer l'insert

RAPPEL : il sera nécessaire de remplacer l'insert gonflant (S), (voir méthode décrite dans le chapitre 43A).

Gouttière latérale inférieure de panneau

    Structure superieure arriere
    ...

    Gouttière latérale inférieure de panneau d'aile
    Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile pour une collision latérale. Dans la méthode décrite ci ...
