DEPOSE

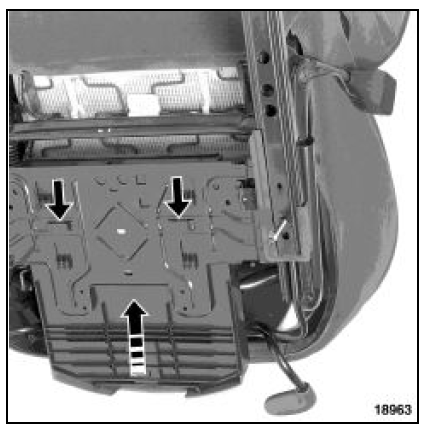

Après avoir déposé le siège (chapitre 75 A),
déclipser les deux arrêtoirs.
Dégager le vide-poches.
References principales de mise en assiette
A FIXATION ARRIERE DE BERCEAU AVANT
C'est la référence principale avant.
1-Mécanique avant déposée
NOTA :
du coté gauche, le trou est rond,
du coté droit, c'est une boutonnière.
En cas de remplacement du support arrière de
ber ...
Aide
AFFECTATION DES VOIES DU CONNECTEUR ETRIER 15 VOIES NOIRS DU
SOUS-FAISCEAU INJECTION (au-dessus du banc de cylindres rangée A).
Schemas de position des sondes et des actuateurs ...
Bouclier avant
DEPOSE
Déposer :
les trois vis et l'agrafe inférieure (A) de fixation des
protecteurs intérieurs d'aile avant,
les vis de fixation du ski (B) (M6 tête 10)
les vis de fixation (C) (étoile T20),
les agrafes (D) puis dégager partiell ...
