RTA - Renault Laguna: Prise de pression de ligne
DP0

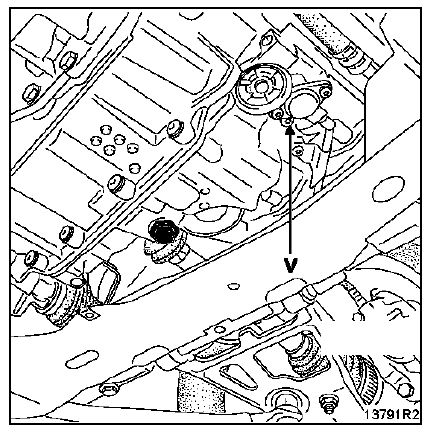

La prise de pression d'huile se trouve à côté du capteur de pression.
Déposer la vis (V) et mettre en place l'outil B. Vi. 466.06.
Joint d'étanchéité d'axe de sélecteur
SU1
Cette opération s'effectue après dépose du contacteur
multifonction (voir chapitre concerné).
DEPOSE
Déposer le joint (A) d'axe de sélecteur &agra ...
Contacteur multifonction
DP0
DEPOSE
Mettre en position D.
Déposer le boîtier filtre à air et le débitmètre.
Débrancher :
la rotule (1) du câble de CMF (Contacteur ...
D'autres materiaux:
Plaquettes de frein
DEPOSE
Déposer :
le ressort de la face avant de l'étrier,
le flexible de frein de l'amortisseur,
les deux bouchons situés au bout des colonnettes,
les deux vis des colonnettes.
Suspendre l'étrier et déposer les plaquettes.
REPOSE
ATT ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à
l'outil de
diagnostic (les valeurs indiquées dans ce contrôle de conformité, ne sont
données qu'à
titre indicatif).
Conditions d'application : m ...
