RTA - Renault Laguna: Joint d'étanchéité d'axe de sélecteur
SU1
Cette opération s'effectue après dépose du contacteur multifonction (voir chapitre concerné).
DEPOSE

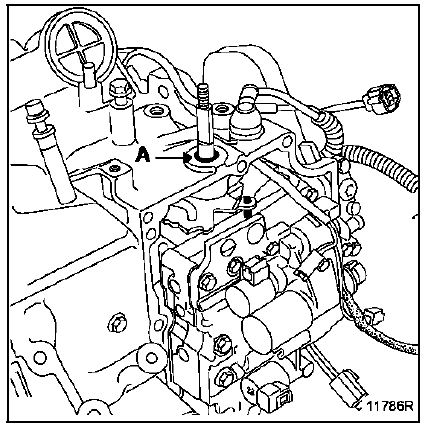

Déposer le joint (A) d'axe de sélecteur à l'aide d'un petit tournevis en faisant attention de ne pas endommager l'axe et la portée du joint.
REPOSE
Reposer le joint (lubrifié avec de l'huile transmission automatique).

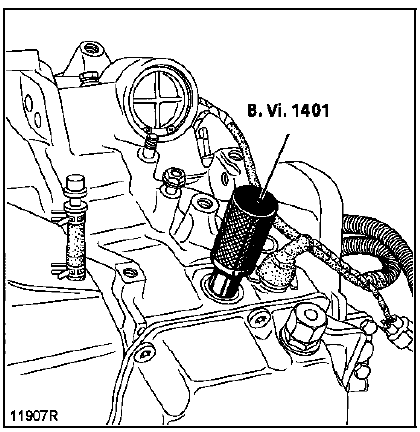

Engager l'outil B. Vi. 1401 et frapper légèrement à l'aide d'un maillet en caoutchouc pour l'emmener en butée.
