RTA - Renault Laguna: Joint d'étanchéité de convertisseur

RTA - Renault Laguna / Transmission / Transmission automatique / Joint d'étanchéité de convertisseur

DP0

La dépose du joint de convertisseur ne peut être

La dépose du joint de convertisseur ne peut être effectuée qu'après dépose de la transmission automatique et du convertisseur (voir chapitre concerné).

DEPOSE

Déposer le convertisseur en le sortant le plus possible dans l'axe.

Attention, le convertisseur contient une quantité importante d'huile qui peut couler à la dépose.

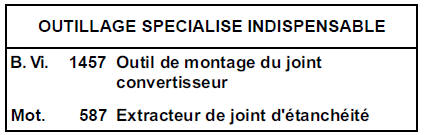

A l'aide du Mot. 587, déposer le joint en prenant soin de ne pas rayer les surfaces en contact.

REPOSE

L'opération doit se faire avec le plus grand soin.

Huiler toutes les surfaces en contact.

Reposer le joint neuf (huilé) jusqu'en butée à l'aide de l'outil B. Vi. 1457.

Contrôler la bonne mise en place du convertisseur.

SU1

Cette opération s'effectue transmission automatique

Cette opération s'effectue transmission automatique déposée.

DEPOSE

Déposer :

  • le convertisseur,

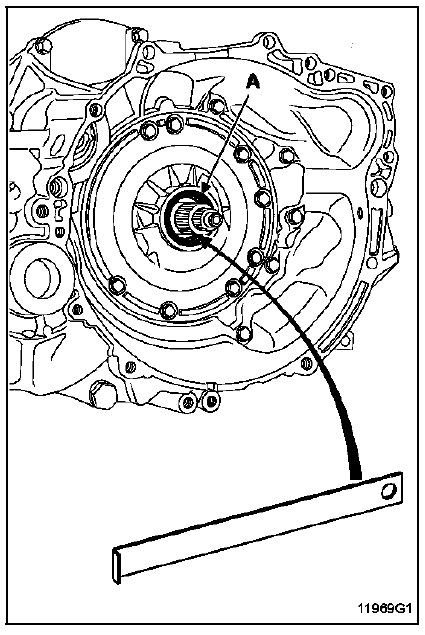

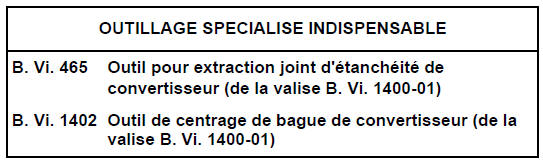

  • la bague d'étanchéité (A) à l'aide de l'outil B. Vi. 465, avec la bague marquée 1, en l'engageant bien droit, visser d'un demi-tour environ et extraire le joint en serrant progressivement la vis de l'extracteur.

IMPORTANT : FAIRE ATTENTION de bien retirer le ressort du joint.

REPOSE

REPOSE

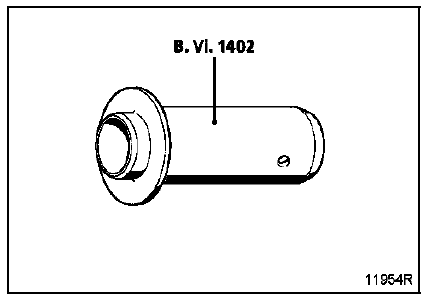

La mise en place du joint à lèvre (huilé) s'effectue avec l'outil B. Vi. 1402, faire attention à ne pas rentrer d'impureté à la pose du joint.

Reposer le convertisseur en lubrifiant la gorge de

Reposer le convertisseur en lubrifiant la gorge de celui-ci avec de l'huile transmission automatique.

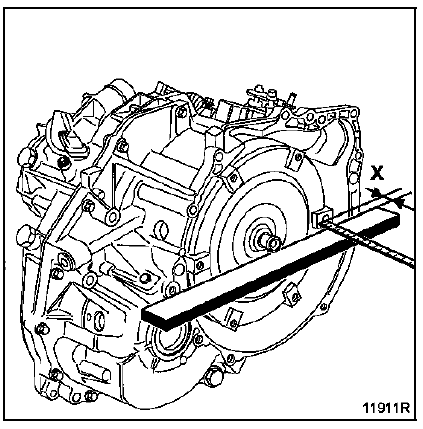

Contrôler à l'aide d'une règle la distance X doit être de 18 mm approximativement.
