RTA - Renault Laguna: Lave-projecteurs

Particularités

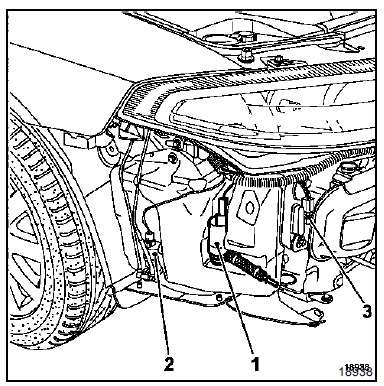

La pompe des lave-projecteurs est alimentée par l'Unité Centrale Habitacle lorsque la commande de lave-vitre est actionnée et que les feux de route ou de croisement sont allumés (1).

La pompe électrique spécifique pour les laveprojecteurs est placée à côté de la pompe électrique (2) de lave-vitre.

Pour déposer les pompes, il est nécessaire de déposer le bouclier avant.

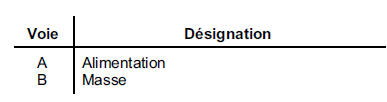

AFFECTATIONS DU CONNECTEUR

AFFECTATIONS DU CONNECTEUR

NOTA : Seuls les véhicules équipés de laveprojecteurs

NOTA : Seuls les véhicules équipés de laveprojecteurs possèdent un capteur de niveau de liquide (3).

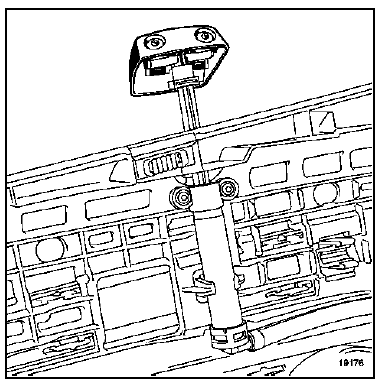

DEPOSE - REPOSE DES GICLEURS

Les gicleurs sont en deux parties :

  • une partie visible,
  • une partie derrière le bouclier avant.

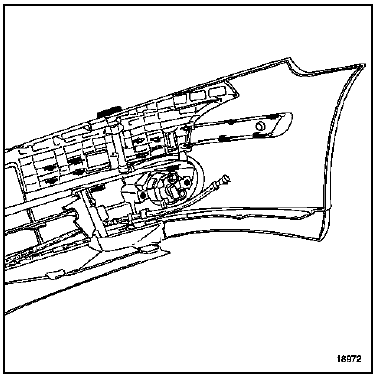

Lors de la dépose de la partie visible, il est nécessaire de maintenir le tuyau d'alimentation rigide à l'aide d'un tournevis.

Pour la dépose de la partie inférieure, il est nécessaire de déposer le bouclier avant.
