RTA - Renault Laguna: Pré-catalyseur arrière

Moteur L7X

DEPOSE

DEPOSE

La dépose du pré-catalyseur arrière nécessite la dépose du pré-catalyseur de banc avant.

Déposer :

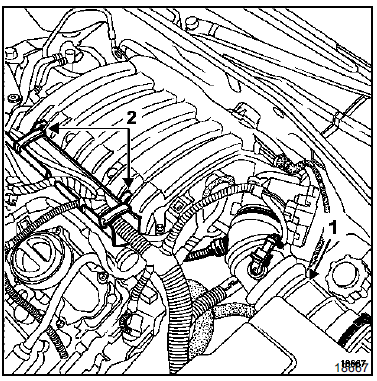

  • la manche à air (1),
  • la goulotte du faisceau électrique (2).

Débrancher :

Débrancher :

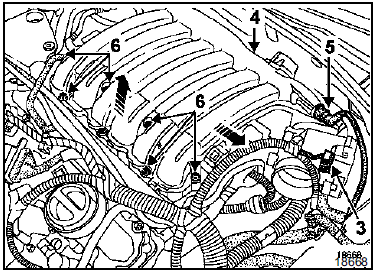

  • le boîtier papillon motorisé (3),
  • le capteur de pression collecteur (4),
  • la prise de dépression pour le servofrein (5),
  • les deux tuyaux situés sous le boîtier papillon motorisé.

Déposer :

  • les vis du collecteur d'admission (6),
  • le collecteur en le décalant vers la batterie.

Débrancher et dégrafer les connecteurs de sonde à

Débrancher et dégrafer les connecteurs de sonde à oxygène.

Déposer :

  • l'écran thermique du collecteur,
  • les écrous de la bride d'échappement sur le collecteur.
  • les sondes à oxygène,

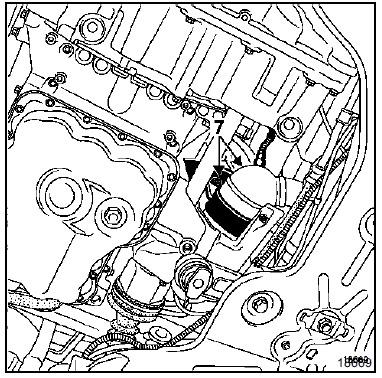

  • les deux vis (7) de la béquille du pré-catalyseur de banc arrière,

  • le précatalyseur.

REPOSE

Procéder à la repose en sens inverse de la dépose.

Reposer les goujons sur la bride du pré-catalyseur.

Remplacer les joints par des joints neufs.

IMPORTANT :

Avant de serrer les vis des biellettes de fixation avant du berceau, s'assurer qu'elles soient bien en appui sur les deux axes soudés sur la caisse.

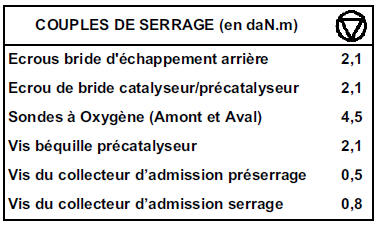

Respecter les couples de serrage.

Vérifier que le verrou de colonne de direction immobilise bien la colonne.

Si ce n'est pas le cas, il faut procéder à un recalage de la hauteur de la colonne de direction traité dans le chapitre 36 "Ensemble direction colonne de direction".
