RTA - Renault Laguna: Pompe de basse pression (pompe de gavage)
MOTEUR F9Q 754

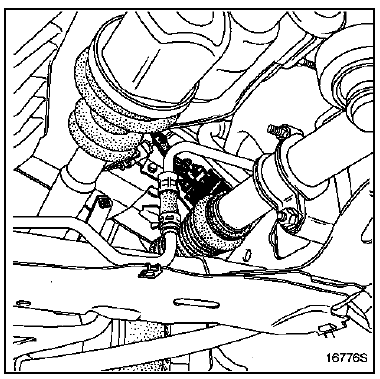

La pompe de gavage est une pompe électrique placée dans le compartiment moteur.
DEPOSE
RESPECTER STRICTEMENT LES CONSIGNES DE PROPRETE
| ATTENTION : prendre garde à la quantité de gazole et à la pression résiduelle se trouvant dans les canalisations. |

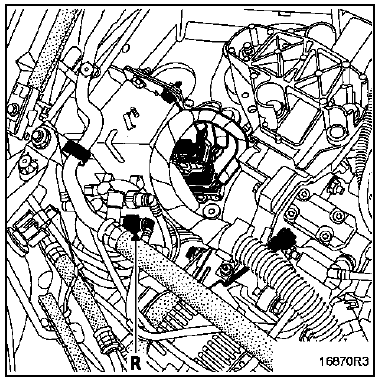

IMPORTANT : sur le filtre à carburant, au niveau du tuyau de retour vers le réservoir, est implanté un robinet (R).
Pour être en fonctionnement normal, il doit être en position ouverte.
Pour effectuer un réamorçage du circuit, suite à une intervention, à un changement de filtre ou à une panne de carburant, il faut :
- fermer le robinet (R),
- faire tourner la pompe basse pression en mettant à plusieurs reprises le contact,
- démarrer le moteur,
- OUVRIR LE ROBINET (le robinet est ouvert lorsque les deux traits de couleur sont alignés).
NOTA : certains véhicules ne sont pas équipés de robinet. Dans ce cas, ne pas tenir compte de cette procédure.
