RTA - Renault Laguna: Panneau mobile

DEPOSE

DEPOSE

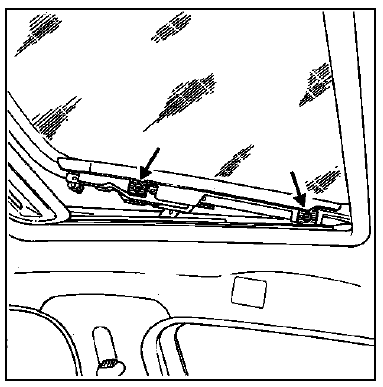

Après avoir déposé les deux caches de mécanisme,

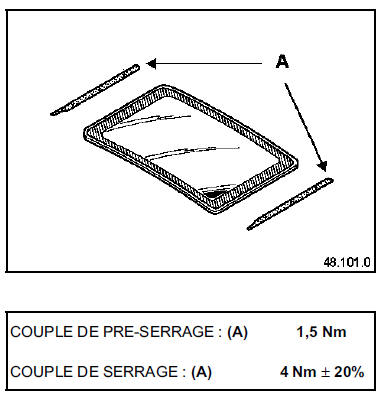

déposer les quatre vis de fixation (A) (M5 tête BTR 4).

déposer les quatre vis de fixation (A) (M5 tête BTR 4).

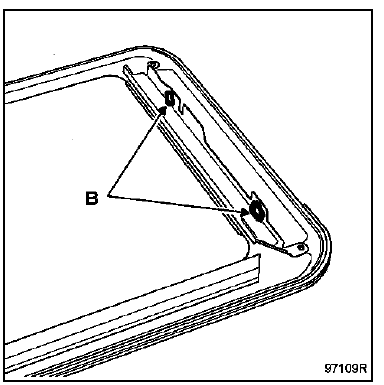

Attention aux cales (B).

Attention aux cales (B).

Après repose du toit, procéder au réglage du panneau.

Les jeux entre le panneau et la carre de pavillon

Les jeux entre le panneau et la carre de pavillon doivent être répartis de moitié entre l'avant et l'arrière ainsi que pour la droite et la gauche.

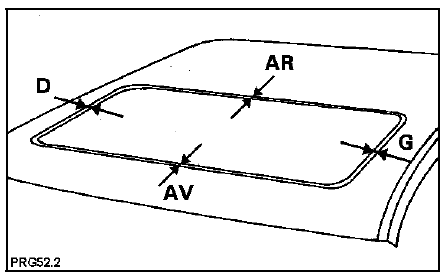

A l'aide d'un réglet, contrôler sur trois points la répartition des jeux.

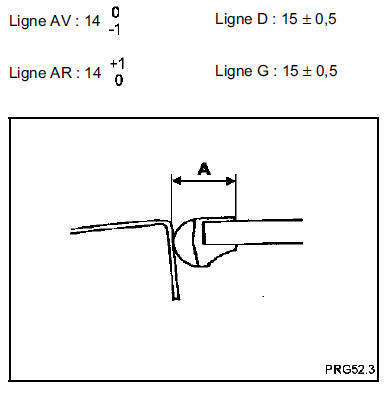

Ces relevés doivent se faire entre la carre de pavillon et la partie supérieure du surmoulage en (A) :

REGLAGE DES JEUX ARRIERE, AVANT ET

REGLAGE DES JEUX ARRIERE, AVANT ET LATERAUX

Cette opération doit être effectuée après démontage du panneau mobile ou de l'ensemble du toit.

1 - Réglage des jeux avant, arrière et latéraux :

1 - Réglage des jeux avant, arrière et latéraux :

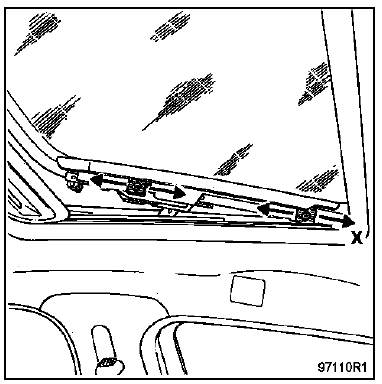

Pour effectuer le réglage, il faut que le panneau soit en position fermé et que ses quatre vis de fixation soient légèrement desserrées afin de le positionner en X.

Pour le réglage en Y, il est nécessaire de desserrer

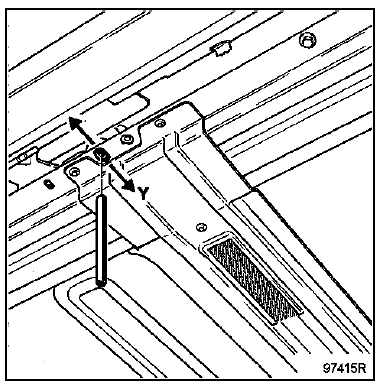

Pour le réglage en Y, il est nécessaire de desserrer légèrement les fixations du toit. Mettre en place deux piges effet pour 10 dans l'orifice prévu à cet effet pour immobiliser la cassette en X et positionner le panneau en Y.

2 - Réglage des jeux en hauteur en (Z) :

2 - Réglage des jeux en hauteur en (Z) :

Mettre le toit en position fermé.

Comme pour le réglage du jeu avant/arrière agir sur les vis et sur le panneau comme ci-dessus.

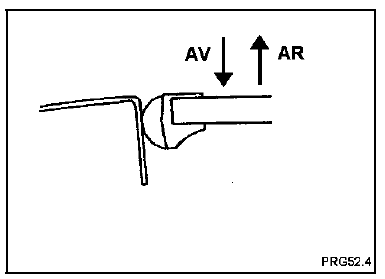

Positionner le réglet sur sa tranche au niveau de la carre de pavillon et visualiser l'affleurement avec le panneau mobile.

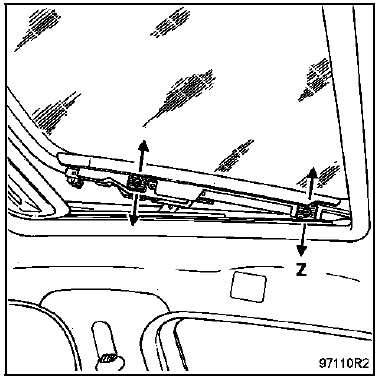

Réglage en hauteur :

Réglage en hauteur :

Tolérance ligne arrière : 1 mm de dépassement du panneau.

Tolérance ligne avant : 1 mm d'enfoncement du panneau.
