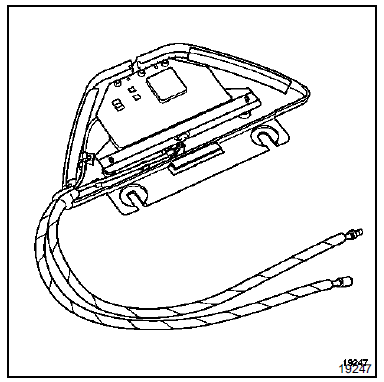

L'ANTENNE GPS/ GSM (simple bande)
Elle assure la réception des satellites afin de permettre au calculateur électronique de navigation (lecteur CD ROM ) de localiser le véhicule. (A) Lorsque la liaison GPS (satellites) est bonne, trois traits de couleur vert s'affichent à l'écran sur la vignette représentant la terre.
Lorsque la liaison satellite est mauvaise (passage dans un tunnel, dans une petite rue entre de grands immeubles, etc...) trois traits de couleur rouge s'affichent à l'écran sur la vignette représentant la terre.
REMARQUE :
Après un débranchement de la batterie ou un remplacement du calculateur électronique de navigation, il est nécessaire que le véhicule se relocalise.
Mettre le véhicule à l'extérieur à un endroit bien dégagé contact mis en attendant quelques minutes. Lorsque la liaison GPS (satellites) est bonne, trois traits de couleur vert s'affichent à l'écran sur la vignette représentant la terre.
ATTENTION : le câble de l'antenne GPS est très fragile, ne pas le couder ou le pincer.
REMARQUE :
certains véhicules peuvent être équipés d'une antenne GSM (bi-bande) et d'une antenne GPS placées sous le pavillon, derrière la garniture.

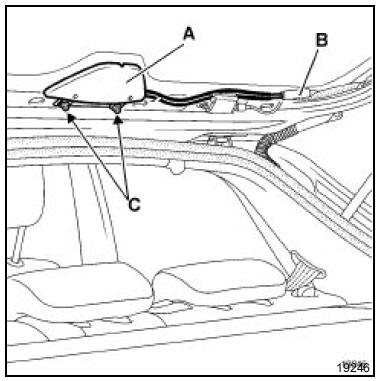

DEPOSE REPOSE
Déposer la garniture supérieure de hayon.
Débrancher les connecteurs de l'antenne (B).
Déposer les écrous (C) de fixation puis l'antenne GPS (A).
