RTA - Renault Laguna: Velum
DEPOSE

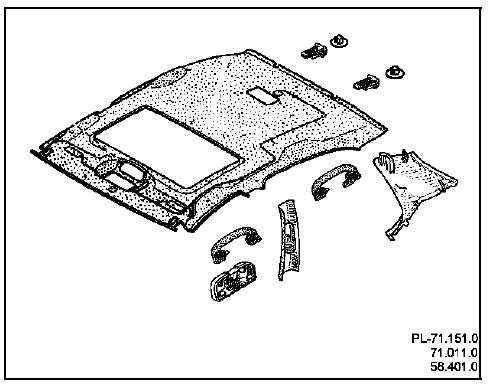

Après avoir déposé :
- le joint de toit ouvrant,
- les poignées de virage (outil Car. 1597),
- les garnitures supérieures de pied milieu,
- les garnitures de custode,
- les deux agrafes arrières de garniture de pavillon.
placer le panneau mobile en position entrebâillé.

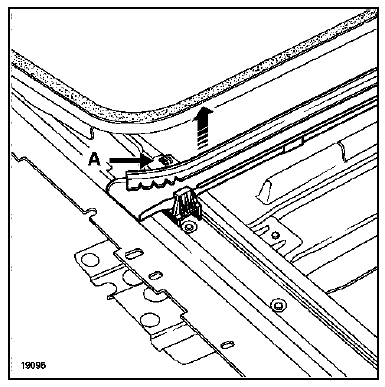

A l'aide d'un long tournevis plat déclipser la traverse d'écoulement d'eau (A).
Dégager celle-ci avec précaution.
Ecarter la garniture de pavillon en partie arrière sans l'endommager.

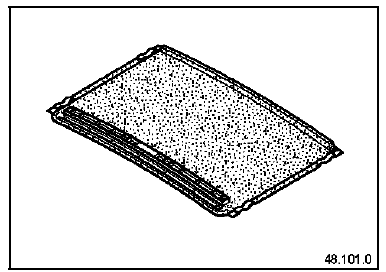

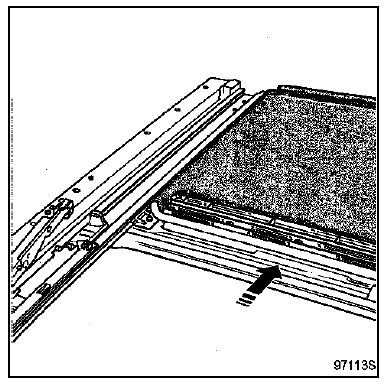

Dégager le vélum en le faisant coulisser vers l'arrière de la cassette.
REPOSE

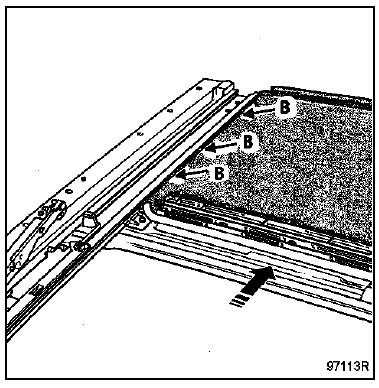

Replacer le nouveau vélum, attention à ne pas décoller les six patins (B).
Remonter la traverse d'écoulement d'eau en poussant sur le clips (A).
Faire un essai de coulissement du vélum, avant de remonter les garnitures.
Panneau mobile
DEPOSE
Après avoir déposé les deux caches de mécanisme,
déposer les quatre vis de fixation (A) (M5 tête BTR 4).
Attention aux cales (B).
Apr& ...
