RTA - Renault Laguna: Moteurs K4M et F4P

DEPOSE BOITIER PAPILLON

DEPOSE BOITIER PAPILLON

Débrancher la batterie.

Déposer le boîtier de filtre à air (voir chapitre 12 Mélange carburé " Admission d'air ").

Débrancher :

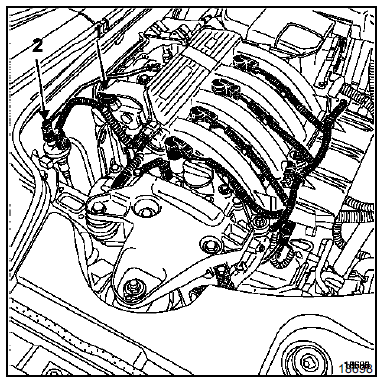

  • le connecteur du boîtier papillon motorisé (1),
  • le tuyau de réaspiration des vapeurs d'essence (2) sur l'électrovanne de cannister.

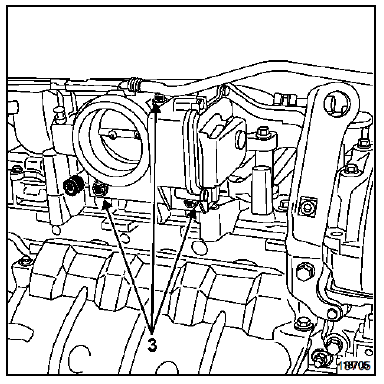

Retirer les trois vis de fixation (3) du boîtier papillon.

Retirer les trois vis de fixation (3) du boîtier papillon.

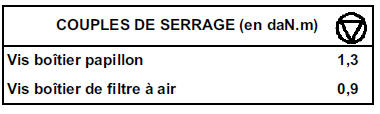

REPOSE

REPOSE

Reposer en sens inverse de la dépose.

Remplacer le joint à chaque démontage du boîtier papillon. Utiliser de la graisse si nécessaire pour faciliter sa mise en place.

A la mise du contact le boîtier papillon doit effectuer un cycle d'apprentissage de ses butées mini et maxi.

Contrôler à l'aide de l'outil de diagnostic que cet apprentissage soit bien effectué.
