RTA - Renault Laguna: Moteur L7X

DEPOSE

DEPOSE

Débrancher la batterie.

Déposer le cache moteur.

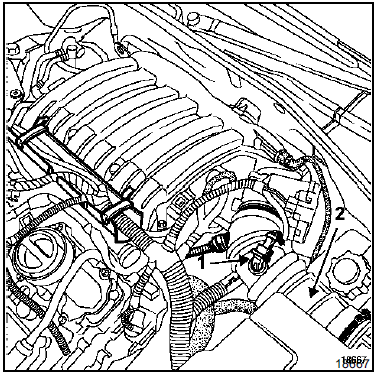

Débrancher le capteur de température d'air (1).

Déposer la manche à air (2).

Débrancher :

Débrancher :

  • le boîtier papillon motorisé,
  • les deux tuyaux situés sous le boîtier papillon motorisé.

Déposer :

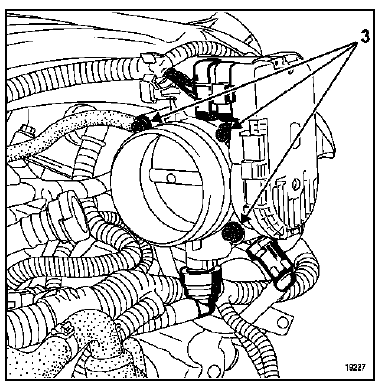

  • les quatre vis (3) du boîtier papillon motorisé,
  • le boîtier papillon motorisé.

REPOSE

REPOSE

Reposer en sens inverse de la dépose.

Remplacer le joint à chaque démontage du boîtier papillon.

A la mise du contact le boîtier papillon doit effectuer un cycle d'apprentissage de ses butées mini et maxi.

Contrôler à l'aide de l'outil de diagnostic que cet apprentissage soit bien effectué.
