RTA - Renault Laguna: Moteurs tous types

IMPORTANT

  • le boîtier papillon motorisé n'est pas démontable.

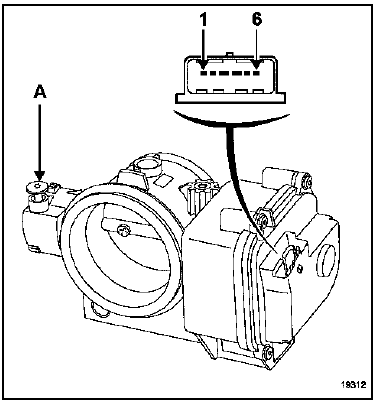

  • Il est interdit de modifier la position de la vis de butée (A).

Moteurs  K4M et F4P

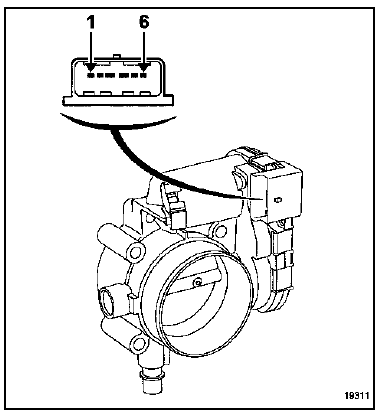

Moteur L7X

Moteur L7X

AFFECTATION DES VOIES

AFFECTATION DES VOIES

Connecteur du boîtier papillon motorisé :

  1. Masse potentiomètre
  2. Signal potentiomètre N'1
  3. - moteur
  4. + moteur
  5. Alimentation + 5V potentiomètres
  6. Signal potentiomètre N'2

Résistance moteur : 1,6 Ω + - 0,08 Ω

Résistance potentiomètre : 1200 Ω + - 240 Ω

    Moteur L7X
